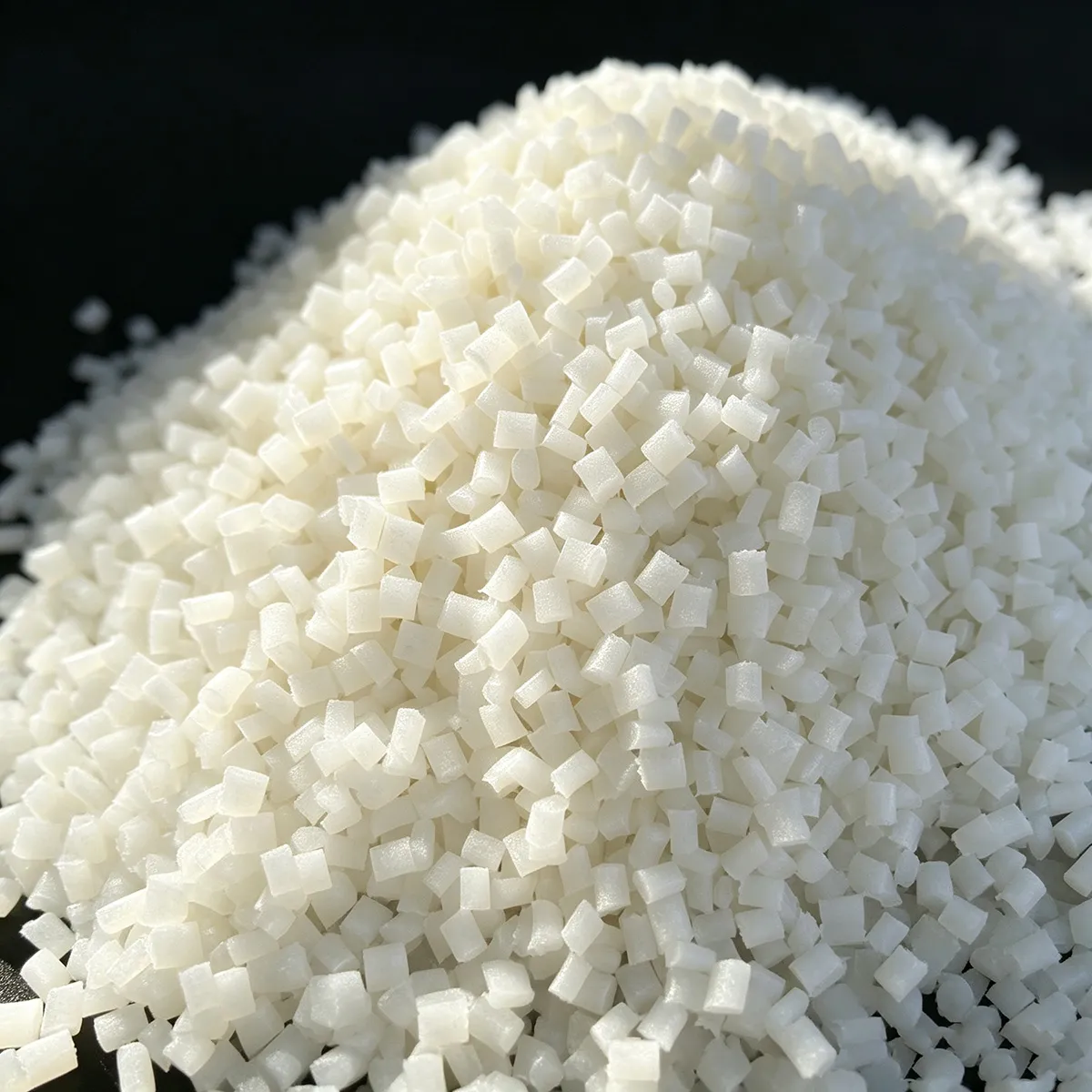

Модифицированный полиамид PA66 · Огнестойкая электротехническая марка · Стандартный уровень
PA66 FR-V0 · Огнестойкая электротехническая марка PA66 V0, армированная 25% стекловолокном
Электротехнический компаунд PA66, армированный 25% рубленого стекловолокна и галоген-free вспучивающейся фосфорно-азотной огнестойкой системой. Достигает UL94 V-0 при 1,5 мм толщине, CTI 600V PLC 0 трекингостойкости и GWIT 775°C температуры воспламенения раскаленной проволокой. Оптимизированная по стоимости рецептура для корпусов высоковольтных разъемов EV, рам автоматических выключателей в литом корпусе MCCB, промышленных контакторов и электротехнических компонентов класса II с двойной изоляцией, которым требуется надежная огнестойкость по цене стандартного уровня.
| Прочность на растяжение (ISO 527) | 168 MPa |
|---|---|
| Модуль упругости при изгибе (ISO 178) | 7 500 MPa |
| Ударная вязкость с надрезом Izod при 23°C | 13 kJ/m² |
| HDT при 1,8 MPa / 0,45 MPa | 225 °C / 248 °C |
| Плотность | 1,41 g/cm³ |
| MVR при 280°C / 5 kgf | 22 см³/10 мин |
| Усадка (по потоку / поперек) | 0,32% / 0,90% |
| Огнестойкость UL94 | V-0 при 1,5 мм · проверено третьей стороной |
| CTI / GWIT / GWFI | 600V PLC 0 · 775°C · 960°C |
| Сертификации | IEC 60695, ROHS 2.0, REACH, ISO 9001 |
Обзор продукта и ключевые особенности
PA66 FR-V0 — это оптимизированный по стоимости электротехнический инженерный пластик стандартного уровня производства Juhai Plastics на основе базовой смолы PA66 средней стоимости армированный 25% качественного рубленого E-стекловолокна с силановой аппретировкой и галоген-free вспучивающейся фосфорно-азотной огнестойкой (FR) системы, скомпаундированный на нашей со-вращающейся двухшнековой экструзионной линии с точным весовым дозированием для стабильной дозировки FR. Рецептура балансирует огнестойкость, электрическую трекингостойкость и механическую жесткость по цене стандартного уровня между товарными наполненными огнестойкими полиамидами и премиальными специальными огнестойкими инженерными марками — что делает его идеальным выбором для средне- и крупносерийных электротехнических программ, требующих соответствия UL94 V0, CTI 600V и IEC по раскаленной проволоке без избыточного проектирования.
Ключевые преимущества
UL94 V-0 при 1,5 мм — проверено третьей стороной: Вертикальные огневые испытания в независимой лаборатории, аккредитованной UL, подтверждают стабильное соответствие V-0 при толщине 1,5 мм по всем пяти испытательным стержням без каплепадения, без прогара до зажима и с общим временем горения значительно ниже 50-секундного порога V-0.
Трекингостойкость CTI 600V PLC 0: Относительный индекс трекингостойкости 600V (категория уровня эффективности 0) по IEC 60112 обеспечивает максимальную стойкость к поверхностному трекингу и углеродным дорожкам при высоковольтном загрязнении — необходимо для открытых токоведущих частей в выключателях MCCB и поверхностей утечки HV-разъемов.
Раскаленная проволока GWIT 775°C + GWFI 960°C: Превышает требование IEC 60335-1 по GWIT 750°C для необслуживаемых приборов и достигает индекса горючести раскаленной проволоки 960°C с нулевым распространением пламени и нулевым горящим каплепадением — полностью соответствует для конечных изделий необслуживаемых приборов и распределительных устройств.
Галоген-free вспучивающаяся NP-система: Без брома, хлора, триоксида сурьмы. Вспучивающийся фосфорно-азотный слой угля обеспечивает отличную барьерную защиту от пламени со значительно меньшей плотностью дыма и коррозионностью по сравнению с бромированными FR — критично для качества воздуха в салоне EV и долговечности электрических контактов при пожаре.
Сбалансированные механические свойства + теплостойкость: 168 MPa прочности на растяжение, 7 500 MPa модуля изгиба, 225°C HDT при 1,82 MPa и 258°C температуры плавления обеспечивают достаточную конструктивную жесткость и долговременную термостойкость для платформ EV-разъемов 800V и рабочих диапазонов распределительных устройств с изоляцией класса B.
Ценовая позиция стандартного уровня: Оптимизированная рецептура на базовой смоле PA66 средней стоимости в сочетании с высокоэффективным вспучивающимся FR-пакетом обеспечивает эквивалентные электрико-огневые характеристики премиальных специальных FR-марок при на 14-18% меньшей стоимости за кг материала — подтверждено 30+ программами OEM-квалификации в секторах EV и распределительных устройств.
Рекомендуемые применения
Высоковольтные разъемы EV
Корпуса разъединителей аккумулятора 800V/400V, разъемы HV-шин, клеммные колодки бортового зарядного устройства OBC, рамы блоков распределения питания PDU в оранжевом цвете HV-безопасности RAL 2003.
Автоматические выключатели MCCB
Внешние рамы и основания автоматических выключателей в литом корпусе, опорные конструкции дугогасительных камер, корпуса приводных механизмов, клеммные щитки для платформ MCCB 125A–800A.
Промышленные контакторы и реле
Каркасы катушек AC/DC-контакторов и основания, корпуса силовых реле, изоляционные опоры вакуумных контакторов, корпуса клемм тепловых реле перегрузки.
Низковольтные распределительные устройства
Корпуса миниатюрных автоматических выключателей (MCB), опоры распределительных шин, клеммные колодки, держатели предохранителей, корпуса компонентов на DIN-рейке, требующие IEC 60947.
Компоненты аккумуляторной системы EV
Корпуса системы управления аккумулятором BMS, корпуса разъемов съема напряжения модулей, держатели предохранителей, конструкции сервисных разъединителей, требующие CTI 600V и UL94 V0.
Освещение и бытовая техника
Корпуса LED-драйверов, корпуса ПРА, каркасы трансформаторов микроволновых печей, клеммные коробки бытовой техники, требующие GWIT 775°C по IEC 60335-1, пункт 30.
Полные механические, тепловые и электрические свойства
Все значения испытаны по стандартам ISO / IEC на 4-мм литьевых многоцелевых образцах ISO, выдержанных при 23°C / 50% RH в течение 16 часов. Огневые и электрические свойства испытаны на выделенных образцах по UL94, IEC 60112 и IEC 60695. Индивидуальный партийный сертификат соответствия (CoC) поставляется с каждой отгрузкой, включая данные растяжения, HDT и огневого испытания UL94.
Механические свойства
| Свойство | Стандарт испытания | Значение |
|---|---|---|
| Прочность на растяжение | ISO 527 | 168 MPa |
| Модуль упругости при растяжении | ISO 527 | 8 200 MPa |
| Удлинение при текучести | ISO 527 | 2,2 % |
| Относительное удлинение при разрыве | ISO 527 | 2,4 % |
| Прочность при изгибе | ISO 178 | 252 MPa |
| Модуль упругости при изгибе | ISO 178 | 7 500 MPa |
| Ударная вязкость Izod с надрезом (1А), 23°C | ISO 180 | 13 kJ/m² |
| Ударная вязкость Izod без надреза (1U), 23°C | ISO 180 | 62 kJ/m² |
| Ударная вязкость Charpy с надрезом (1eA), 23°C | ISO 179 | 11 kJ/m² |
| Твердость по Роквеллу (шкала R) | ISO 2039-2 | R 118 |
Тепловые свойства
| Свойство | Стандарт испытания | Значение |
|---|---|---|
| Температура тепловой деформации (при 1,82 MPa) | ISO 75/Af | 225 °C |
| Температура тепловой деформации (при 0,45 MPa) | ISO 75/Bf | 248 °C |
| Температура размягчения по Вика (B/50) | ISO 306 | 242 °C |
| Пик плавления (DSC) | ISO 11357 | 258 °C |
| Коэффициент линейного теплового расширения | ISO 11359-2 | 2,8 × 10⁻⁵ °C⁻¹ (по потоку) |
| Температура длительной эксплуатации (UL 746B, электрическая) | UL 746B | 130 °C (оценено) |
Огнестойкие и электрические свойства
| Свойство | Стандарт испытания | Значение |
|---|---|---|
| Класс вертикального горения UL94 при 0,8 мм | UL94 | V-2 (оценено) |
| Класс вертикального горения UL94 при 1,5 мм | UL94 | V-0 (сертифицировано третьей стороной) |
| Класс вертикального горения UL94 при 3,0 мм | UL94 | V-0 |
| Относительный индекс трекингостойкости (CTI) | IEC 60112 | 600 В, PLC 0 |
| Температура воспламенения раскаленной проволокой (GWIT) | IEC 60695-2-13 | 775 °C |
| Индекс горючести раскаленной проволоки (GWFI) | IEC 60695-2-12 | 960 °C |
| Игольчатое пламя, 30 с при 1,5 мм | IEC 60695-2-2 | Пройдено, t_f < 5 с, капли не воспламеняют вату |
| Удельное поверхностное сопротивление | IEC 60093 | 1 × 10¹⁶ Ω/sq |
| Удельное объемное сопротивление | IEC 60093 | 5 × 10¹⁴ Ω·см |
| Электрическая прочность (кратковременная, 2 мм) | IEC 60243-1 | 22 кВ/мм |
| Диэлектрическая проницаемость при 1 МГц | IEC 60250 | 3,8 (кондиционировано) |
| Тангенс угла потерь при 1 МГц | IEC 60250 | 0,025 |
Физические и технологические свойства
| Свойство | Стандарт испытания | Значение |
|---|---|---|
| Плотность | ISO 1183 | 1,41 g/cm³ |
| Температура текучести расплава по объему (MVR) 280°C, 5,0 kgf | ISO 1133 | 22 см³/10 мин |
| Усадка при литье — по потоку | ISO 294-4 | 0,32 % |
| Усадка при литье — поперек потока | ISO 294-4 | 0,90 % |
| Водопоглощение (24 ч, погружение при 23°C) | ISO 62 | 0,75 % |
| Водопоглощение (равновесное, 23°C / 50% RH) | ISO 62 | 2,8 % |
Рекомендации по переработке и обращению
Параметры литья под давлением
Важно: Вспучивающаяся огнестойкая система PA66 FR-V0 умеренно чувствительна к сдвигу и сильно гигроскопична. Требуется строгое соблюдение параметров сушки и температурного профиля для сохранения огнестойкости UL94 V0, избежания полос слея, серебристых полос и деградации FR, а также для предотвращения чрезмерного износа шнека/цилиндра из-за комбинированного наполнителя GF + минеральный FR.
| Технологический параметр | Рекомендуемый диапазон | Примечания |
|---|---|---|
| Предварительная сушка | 90 °C × 4 часа; до влажности < 0,06% | Осушительное сушило обязательно. Горячая сушка на окружающем воздухе не достигает целевой влажности. По возможности подтверждайте титрованием по Карлу Фишеру. |
| Температура цилиндра — задняя / средняя-1 / средняя-2 / передняя | 255 °C / 270 °C / 280 °C / 285 °C | Постепенный температурный профиль; не допускайте превышения 295°C во избежание разложения FR-системы и обугливания. |
| Температура сопла | 280 - 290 °C | Чуть ниже передней зоны для предотвращения слюнотечения; предпочтительно открытое сопло. |
| Температура пресс-формы | 70 - 95 °C | Рекомендуется 85°C+ для оптимального качества поверхности, смачивания GF и дисперсии FR в приповерхностном слое. |
| Давление впрыска | 90 - 140 MPa | Требуется более высокое давление для тонких ребер HV-разъемов и бобышек рам MCCB — корректируйте по толщине стенки. |
| Давление выдержки | 65 - 85% от давления впрыска | Время выдержки: 15-30 с в зависимости от толщины стенки; достаточно для предотвращения раковин на пересечениях ребер и бобышек. |
| Контргодавление шнека | 8 - 15 бар | Более высокое контргодавление улучшает дисперсию FR; балансируйте с разрушением волокна и тепловыделением от сдвига. |
| Скорость шнека (об/мин) | 80 - 110 об/мин (умеренная) | Рецептуры PA66 FR создают больший сдвиг. Избегайте > 150 об/мин во избежание чрезмерного тепловыделения от сдвига и деградации FR-системы. |
| Скорость впрыска | Средне-быстрая (ступенчатый профиль) | Медленное заполнение через литники, повышение скорости в канале и полости. Избегайте структурного течения на длиннолитейных формах рам MCCB. |
| Материал для продувки цилиндра | Натуральный PA6 или специальный механический продувочный компаунд | Рекомендуется частая продувка при длительных прогонах FR-марок. Проводите продувку в конце каждой производственной смены во избежание накопления остатков FR и черных точек. |
| Материал шнека и цилиндра | Предпочтительно биметалл / сплав X102 | Комбинированный наполнитель GF + FR вызывает ускоренный износ. Стандартные азотированные стальные шнеки имеют сокращенный срок службы на FR-GF PA66. |
Хранение и срок годности
Храните в оригинальных запечатанных мешках при температуре ниже 35°C и относительной влажности ниже 70%. Не храните рядом с открытым огнем, источниками тепла или под прямыми солнечными лучами.
Невскрытые поддоны могут храниться до 24 месяцев с даты производства, указанной на этикетке мешка.
После вскрытия мешка используйте содержимое в течение 2 недель или немедленно запакуйте обратно с дополнительными пакетиками осушителя (минимум 10 г силикагеля на мешок).
Материал, находившийся на окружающей влажности более 8 часов, ДОЛЖЕН быть повторно высушен при 90°C × 4 ч перед переработкой, даже если мешок ранее вскрывался лишь ненадолго.
Не храните FR-марки рядом с кислотными или щелочными химическими продуктами; перекрестное загрязнение может повлиять на огнестойкость.
Руководство по устранению неполадок литья под давлением — специально для FR-PA66 GF25
Комбинированный наполнитель вспучивающейся огнезащиты PA66 FR-V0 + 25% стекловолокна создает проблемы литья, слегка отличающиеся от неогнестойких марок PA66 GF. Ниже — 10 наиболее распространенных дефектов литья, наблюдаемых на FR-электротехнических деталях, с первопричиной и корректирующими действиями, специально для материала PA66 FR-V0 стандартного уровня. По нерешенным дефектам обращайтесь к нашей выездной инженерной службе — мы обеспечиваем визит на завод в течение 3 рабочих дней для заказов ≥ 5MT в Китае и удаленную видеоподдержку в течение 24 часов для международных заказчиков.
| Дефект литья | Вероятная первопричина (сначала FR-специфичные) | Корректирующее действие |
|---|---|---|
| Серебристые полосы / полосы слея на поверхности детали | #1 Влажность > 0,06% (наиболее часто). #2 Выделение летучих FR-системы при чрезмерной температуре передней зоны. #3 Доля повторно гранулированного литникового материала > 15% при гигроскопичных литниковых гранулах. | (1) Увеличьте сушку: 90°C × 6 ч вместо 4 ч, повторно проверьте по Карлу Фишеру. (2) Снизьте температуру передней зоны / сопла на 8–12°C; убедитесь в отсутствии перегрева цилиндра. (3) Ограничьте долю литниковых гранул ≤ 10%; повторно высушите литниковый материал отдельно перед смешиванием. |
| Черные точки на литых пластинах | #1 Накопление отложений деградировавшей FR-системы в цилиндре / шнеке. #2 Неполная продувка предыдущей неогнестойкой смолы. #3 Перегретые застойные зоны в обратном клапане / сопле. | (1) Немедленно продуйте цилиндр натуральным PA6 + 0,5% HDPE-переносчиком продувочного компаунда при 280°C; минимальный объем продувки 3× вместимость цилиндра. (2) Если точки сохраняются после продувки: извлеките шнек, отполируйте витки шнека + узел обратного клапана. (3) Сократите время простоя шнека < 10 мин; снизьте температуру простоя на 20°C. |
| Несоответствие огневому испытанию UL94 (V-2 на деталях 1,5 мм) | #1 Обеднение приповерхностного слоя FR из-за чрезмерной температуры пресс-формы или крайне медленного заполнения. #2 Зона сварного шва в пути огневого испытания с обедненным FR интерфейсом. #3 Гидролиз FR-системы, вызванный влагой при литье. | (1) Убедитесь в предварительной сушке 90°C × 4 ч до < 0,06%. (2) Перенесите литник так, чтобы огневая геометрия была вне сварного шва; увеличьте скорость впрыска на 15–20%, чтобы сместить обогащенный FR приповерхностный слой. (3) Если температура пресс-формы > 95°C, снизьте до диапазона 80–85°C и проверьте горение пластины. |
| Чрезмерный облой на тонких ребрах и по линии разъема | #1 Чрезмерное давление впрыска / выдержки на тонких участках. #2 Снижение сдвиговой вязкости из-за FR при высокой температуре цилиндра. #3 Недостаточное усилие смыкания для площади проекции. | (1) Снизьте давление выдержки на 10%; убедитесь, что масса детали остается в спецификации. (2) Снизьте температуру цилиндра на 5–10°C; по возможности проверьте MVR на сопле. (3) Убедитесь, что усилие смыкания ≥ 4,5 тонны / 100 см² площади проекции для FR-GF PA66. |
| Раковины у основания ребра / бобышки | #1 25% GF + FR наполнитель снижает объемную усадку по сравнению с чистой смолой, но локальная масса все же усаживается. #2 Умеренный MVR 22 ограничивает передачу давления на толстых бобышках. | (1) Увеличьте время выдержки на 5–10 с; повысьте давление выдержки на 8–10%, если это не вызывает облоя. (2) Перепроектируйте (по возможности): толщина ребра ≤ 55% от номинальной стенки; сердечник бобышки с конусностью 2° для лучшего уплотнения. (3) Повысьте температуру пресс-формы на 5°C для лучшего заполнения бобышки, затем уплотните сильнее. |
| Хрупкое разрушение защелки при сборке | #1 Эффект надреза в сочетании с частицей FR-наполнителя (незначительное врожденное повышение чувствительности к надрезу по сравнению с не-FR). #2 Низкая температура пресс-формы, создающая приповерхностный слой с замороженной ориентацией. #3 Чрезмерная сушка (> 10 ч при 95°C и выше), вызывающая незначительный гидролиз цепей PA66. | (1) Добавьте галтель R 0,8–1,2 мм у основания защелки; избегайте углов 90°. (2) Повысьте температуру пресс-формы до 85–90°C для лучшей вязкости приповерхностного слоя. (3) Не превышайте сушку 90°C × 8 ч; сушка при 100°C и выше разрушает как FR, так и базовый PA66. |
| Низкая прочность сварного шва (видимая линия + разрушения при испытании падением) | #1 Накопление FR-наполнителя на интерфейсе сварного шва (NP-вспучивающийся слегка мигрирует при сплавлении). #2 Низкая температура расплава / пресс-формы при формировании шва. #3 Плохая вентиляция на сварном шве, захватывающая воздух. | (1) Повысьте температуру расплава на 8–10°C; повысьте температуру пресс-формы на 10°C; зона сварного шва формируется горячее и сплавляется лучше. (2) Добавьте переливной карман / технологическую площадку (глубина 0,8 мм) в точке схождения сварного шва; срежьте после литья, если это косметика. (3) Проверьте вентиляционные каналы 0,02–0,03 мм по линии разъема, чистите вентиляцию еженедельно. |
| Апельсиновая корка / шероховатая поверхность на оранжевом цвете HV | #1 Загрузка пигмента оранжевой маточной смеси RAL 2003 + FR-наполнитель = более вязкий приповерхностный слой. #2 Скорость впрыска слишком медленная; литник застывает до полного уплотнения слоя. | (1) Повысьте скорость впрыска на 20% на первых 80% заполнения; переключайте на медленную только на финальной стадии уплотнения. (2) Повысьте температуру пресс-формы до 90°C; подтвердите ручным пирометром фактическую поверхность полости, а не только уставку контроллера. (3) Проверьте коэффициент разведения маточной смеси — при индивидуальной максимальная загрузка 4%, чтобы избежать всплесков вязкости. |
| Несоответствие испытанию электрической прочности вкладышам MCCB | #1 Раковины / микропузыри на интерфейсе вкладыш-полимер из непрогретых вкладышей. #2 Неравномерная дисперсия FR-системы, создающая тонкий низкоомный путь. #3 Обугленная пыль на поверхности вкладыша из-за неправильной очистки. | (1) Прогрейте металлические вкладыши до 130–150°C непосредственно перед загрузкой; убедитесь в отсутствии конденсата влаги на поверхности. (2) Повысьте контргодавление до 12–15 бар для улучшения дисперсии FR; убедитесь, что обратный клапан шнека не протекает, вызывая разброс дозы. (3) Ультразвуково очистите все вкладыши в IPA перед загрузкой — следы пальцевого масла / штамповочной смазки создают проводящий путь. |
| Чрезмерный износ шнека / цилиндра (наблюдается после 6 месяцев производства) | Комбинированный наполнитель 25% стекловолокна + минеральный NP FR = в 2–3 раза выше скорость абразивного износа по сравнению с неармированным PA66. Стандартные азотированные стальные шнеки быстро изнашиваются. | (1) Перейдите на биметаллическую вставку цилиндра со сплавом X102 / Colmonoy 56; наплавите Stellite на витки шнека и обратный клапан. (2) Не допускайте работы при температуре цилиндра < 265°C на FR-GF марках — холодная смола с высоким абразивным наполнителем резко ускоряет износ. (3) Проводите 3× продувку цилиндра за 8-часовую смену для минимизации осаждения FR между витками. |
Производственная мощность, цепочка поставок и срок производства
Juhai Plastics управляет тремя специализированными двухшнековыми компаундирующими площадками в Юяо (Нинбо) с общей годовой мощностью компаундирования PA6 / PA66 68 000 MT — из них примерно 18% выделено под огнестойкие электротехнические марки. PA66 FR-V0 стандартного уровня производится на наших высокомоментных двухшнековых линиях #3 и #6 диаметром шнека 72 мм / 92 мм (номинальная производительность 2,2 MT/ч каждая) со специализированными весовыми системами дозирования FR, откалиброванными ежедневно до ±0,5% точности загрузки FR.
Выделенная производственная мощность — электротехническая марка PA66 FR-V0
| Производственная линия | Диаметр шнека / соотношение L/D | Номинальная производительность | Конфигурация питателя FR | Выделено часов в месяц — FR-V0 | Итоговая месячная мощность |
|---|---|---|---|---|---|
| Линия #3 (завод Юяо A) | Φ 72 мм, L/D 60:1, высокомоментный редуктор | 2 200 kg / час | 2 × весовых боковых питателя K-tron (GF + маточная смесь FR) | 96 часов / месяц | ~ 210 MT / месяц |
| Линия #6 (завод Юяо B) | Φ 92 мм, L/D 56:1, сверхвысокомоментный | 3 500 kg / час | 3 × весовых K-tron (GF на зоне 4; FR на зоне 7; цветная МС на зоне 10) | 72 часа / месяц | ~ 250 MT / месяц |
| Линия #2 (гибкая / пиковая) | Φ 65 мм, L/D 52:1 | 1 300 kg / час | Специализированный боковой питатель FR, быстросменный желоб GF | По требованию для пиковых заказов | ~ 120 MT / месяц пиковой мощности |
| Общая выделенная месячная мощность — стандартные цвета | ~ 460 MT / месяц (5 500 MT / год) | ||||
Устойчивость цепочки поставок и закупка базовой смолы
Политика двойного источника базовой смолы PA66: Стандартный уровень PA66 FR-V0 использует квалифицированный портфель базовой смолы PA66 средней стоимости с 3 утвержденными поставщиками — два отечественных китайских производителя PA66 (≥ 60% от общего объема) плюс один импортный PA66 (≤ 40% буфер) — что исключает риск перебоев единственного источника. Все партии базовой смолы предварительно квалифицированы по внутренней спецификации вязкости Juhai ±0,02 IV перед выпуском в компаундирование.
Закупка галоген-free FR-системы: Маточная смесь вспучивающегося фосфорно-азотного FR поставляется по 3-летнему эксклюзивному ценовому соглашению со специализированным компаундером маточных FR-смесей; на площадке Juhai поддерживается 8-недельный скользящий страховой запас (≥ 150 MT маточной FR-смеси) для предотвращения удлинения сроков поставки из-за ограничений сырья FR.
Поставка стекловолокна: 25% рубленого E-стекловолокна (электротехническая марка с силановой аппретировкой, 10 мкм, резка 4,5 мм) поставляется двумя отечественными производителями стекловолокна из топ-3 по годовым рамочным соглашениям; 4-недельный скользящий запас на заводе Юяо.
Порт и логистика: Глубоководный порт Нинбо Бэйлунь (45 минут езды от завода) — прямые еженедельные контейнерные рейсы в Лос-Анджелес/Лонг-Бич, Гамбург, Роттердам, Гавр, Саутгемптон, Геную, Джебель-Али, Сингапур и Пусан. Стандартный срок бронирования до отправления судна: 10 рабочих дней после готовности поддона.
Сводка сроков производства и отгрузки
| Тип заказа | Срок производства | Выпуск ОК + палетирование | Срок до порта / отгрузки (типичный) | Всего от двери до двери (оценка) |
|---|---|---|---|---|
| Складской цвет черный / оранжевый HV — 1–4 MT | Со склада, без производства | 1 рабочий день (повторная проверка ОК по вскрытым складским партиям) | 3 дня самовывоз EXW → порт Нинбо → 25–30 дней морем | ~ 30 – 35 дней до двери EU / US |
| Производство стандартного цвета — 5–19 MT | 5 – 7 рабочих дней | 1 день (полный MVR партии + растяжение + UL94 V0) | 5 дней → загрузка контейнера → 25–30 дней морем | ~ 35 – 42 дня до двери EU / US |
| Стандартный цвет — 20+ MT FCL напрямую | 7 – 10 рабочих дней (2 линии одновременно) | 1,5 дня (проверка ОК разделенной партии) | 3 дня → прямая загрузка FCL на заводе → морем | ~ 35 – 40 дней до двери EU / US |
| Индивидуальный цвет RAL — MOQ 5 MT | 7 – 10 рабочих дней (включая подбор цвета по лабораторному образцу) | 2 дня (цвет ΔE + полная электропроверка по индивидуальному заказу) | То же, что выше | ~ 40 – 47 дней до двери EU / US |
| Индивидуальная рецептура — MOQ 10 MT | 12 – 18 рабочих дней (включая 2-стадийный пилот + утверждение пластины заказчиком) | 3 дня (индивидуальная матрица ОК по согласованной спецификации) | То же, что выше | ~ 45 – 55 дней в зависимости от цикла утверждения |
R&D и возможности индивидуальной рецептуры
Для заказчиков с конкретными эксплуатационными диапазонами вне спецификации стандартного уровня PA66 FR-V0, наш собственный 16-человеческий R&D-центр (3 пилотные двухшнековые линии, полная лаборатория механических/электрических/огневых испытаний) может разработать индивидуальные огнестойкие рецептуры PA66 / PA6, настроенные на точные пороговые электрические, тепловые или механические требования. Ниже — сводка стандартных пакетов индивидуальной модификации, доступных на базовой платформе PA66 FR-V0 — MOQ, надбавка и типичный срок по типу модификации:
| Индивидуальная модификация | Изменение характеристик по сравнению со стандартным FR-V0 | MOQ | Надбавка к стоимости по сравнению со стандартной | Типичный срок |
|---|---|---|---|---|
| Корректировка содержания стекловолокна (варианты 15% GF / 30% GF / 35% GF) | Ниже GF (15%): лучше текучесть, ниже модуль, можно лить тонкостенные. Выше GF (30–35%): выше прочность/модуль, выше HDT, слегка ниже CTI. | 10 MT на каждый уровень GF | $0,05 – $0,12 / kg | 10 – 15 рабочих дней |
| Сверхвысокий трекинг CTI > 600V (цель CTI 650V–700V PLC 0) | +50–100V CTI сверх стандартного; сохраняет UL94 V0 при 1,5 мм. Предназначено для железнодорожных / горнодобывающих / тяжелых промышленных сред со степенью загрязнения 3+. | 10 MT | $0,18 – $0,22 / kg | 15 – 20 рабочих дней |
| Повышение GWIT — цель 800°C (IEC 60335-1 пункт 30, наиболее строго) | GWIT 775°C → до 800–815°C. GWFI остаётся ≥ 960°C. Рекомендуется для конечных изделий необслуживаемых приборов, требующих раскаленной проволоки 800°C на тонких стенках. | 10 MT | $0,14 – $0,18 / kg | 12 – 18 рабочих дней |
| Пакет термостабилизации (длительное старение в воздухе при 140°C) | Добавляет 5000+ ч при 140°C сохранения прочности и ударной вязкости против стандартных 2000 ч. Включен пакет дезактивации меди для деталей вблизи шин. | 10 MT | $0,10 – $0,15 / kg | 10 – 15 рабочих дней |
| UV-стабилизация — для открытого воздуха (IEC 61215 PV-инвертор / уличные распределительные устройства) | Ксеноновая дуга 1000 ч ISO 4892-2 цикл A, ΔE < 3,0, сохранение прочности ≥ 80%. Только черный или UV-стабилизированный индивидуальный цвет. | 8 MT | $0,08 – $0,12 / kg | 10 – 14 рабочих дней |
| Лазерномаркируемая марка (высококонтрастная YAG / волоконная лазерная маркировка) | Маточная смесь с лазерной добавкой для четкой черной маркировки по оранжевому или белой по черной DataMatrix / QR-кода — требуется для прослеживаемости HV-разъемов по LV215. | 5 MT | $0,07 – $0,10 / kg | 7 – 12 рабочих дней |
| Прецизионная марка с низким короблением / низкой усадкой (жесткие размерные допуски рам MCCB) | Добавление смеси минерального наполнителя снижает поперечную усадку с 0,90% → ~0,65%; снижает послелитьевое коробление на больших плоских панелях. | 10 MT | $0,12 – $0,16 / kg | 12 – 18 рабочих дней |
Рабочий процесс квалификации индивидуальной рецептуры
Шаг 1 (дни 0–3): Заказчик предоставляет спецификацию с минимальными / целевыми / максимальными значениями по каждому параметру. R&D Juhai подтверждает осуществимость и отвечает предварительной концепцией рецептуры, подтверждением MOQ и точной котировкой надбавки.
Шаг 2 (дни 4–10): 5 кг пилотного лабораторного двухшнекового компаундирования 2 кандидатных вариантов. Каждый вариант поставляется с полным 22-пунктным протоколом испытаний ОК (механические + электрические + огневые). Заказчик выбирает предпочтительный вариант или запрашивает итерацию.
Шаг 3 (дни 11–25): 100 кг масштабированного пилотного замеса на пилотной линии Φ 36 мм с реальной конфигурацией шнека производственной линии. Заказчик литьет реальные детали и проводит OEM-специфические валидационные испытания (огневые на деталях, электрическая прочность, термоциклирование).
Шаг 4 (дни 26–45): Масштабирование в массовое производство после валидации пилотной детали с полной производственной матрицей ОК. Документационный пакет PPAP Уровень 3 (ISIR + исследование пригодности по 30 деталям) доступен по запросу для предоставления автомобильным / электротехническим OEM.
Политика NDA в R&D: Полное взаимное соглашение о неразглашении подписывается до любого обсуждения проприетарной рецептуры или геометрии деталей заказчика. Все индивидуальные рецептуры заказчика хранятся в эксклюзивной конфиденциальности; никогда не продаются и не раскрываются третьим лицам без письменного согласия заказчика.
Упаковка, отгрузка и MOQ
| Стандартная упаковка | 25-кг термосварной крафт/PE композитный экспортный мешок с внутренним алюминиево-фольгированным влагобарьером. Каждый мешок маркируется SKU, номером партии, цветом, датой производства и массой нетто. |
|---|---|
| Конфигурация поддона | 40 мешков на стандартный экспортный деревянный поддон с сертификацией ISPM-15 = 1 000 кг (1 MT) нетто на поддон; полностью обтянут стретчем с 4 угловыми протекторами и верхним защитным листом. |
| MOQ — стандартные цвета | 1 000 кг (1 полный поддон / 40 мешков). Цвета: стандартный черный, оранжевый RAL 2003 (цвет HV-безопасности). |
| Объем пробного / оценочного заказа | Одиночные мешки 25 кг доступны с оценочной надбавкой; мини-партии 100 кг доступны для более крупных оценочных программ (срок 7 дней). |
| MOQ индивидуального цвета RAL / Pantone | 5 000 кг (5 поддонов). Перед массовым производством требуется утверждение подбора цвета по лабораторному образцу; для OEM-программ доступно 2-стадийное утверждение цвета (чип, затем пластина 1 кг). |
| MOQ индивидуальной FR-рецептуры | 10 000 кг (10 поддонов). Корректировки содержания GF (15% / 30% / 35%), уровня загрузки FR или добавления пакетов UV-стабилизатора / термостабилизатора — подлежат оценке осуществимости R&D. |
| Срок со склада — стандартные цвета | 3-5 рабочих дней после получения платежа (EXW Нинбо, Китай). |
| Загрузка 20 ft FCL | ~ 20 000 кг (20 поддонов по 1 MT каждый) — паллетировано. До ~22 000 кг россыпью (без паллетирования) по запросу. |
| Загрузка 40 ft HC FCL | ~ 27 000 кг (27 поддонов по 1 MT каждый) — паллетировано. Возможна загрузка россыпью до ~30 000 кг. |
| Предоставляемая документация | Коммерческий инвойс, упаковочный лист, коносамент / авианакладная, сертификат происхождения (Form F / Form E / Form A по запросу), CoC (сертификат соответствия с данными партийных испытаний), копия протокола испытаний UL94 третьей стороны, копия протокола испытаний раскаленной проволокой IEC 60695, письмо о соответствии ROHS 2.0 / REACH SVHC, MSDS по запросу. |
Структура ценовых уровней и скидки по объему
PA66 FR-V0 позиционируется как оптимизированная по стоимости электротехническая огнестойкая марка стандартного уровня — рецептура, обеспечивающая соответствие UL94 V0 + CTI 600V + IEC по раскаленной проволоке при наименьшей возможной стоимости за кг материала в сегменте электротехнических марок FR-PA66 GF25. Наша структура объемного ценообразования разработана для соответствия годовым объемным обязательствам литьевых предприятий / OEM; все цены ниже — справочные EXW Нинбо за кг в USD, подлежат финальному подтверждению по рыночному индексу базовой смолы PA66 на момент размещения заказа.
| Уровень объема заказа | Диапазон цен (USD / кг EXW) | Типичный профиль заказчика | Срок поставки |
|---|---|---|---|
| Уровень образцов / оценки 25 кг – 500 кг | $3,40 – $3,18 / кг | Первичная оценка, испытания опытного инструмента, мелкосерийные предсерийные прогоны до квалификации PPAP. | 5 – 10 рабочих дней |
| Стандартный уровень MOQ 1 MT – 4,99 MT (1 – 4 поддона) | $3,10 / кг прейскурантная цена | Производственные заказы OEM MCCB / контакторов, ежемесячные рамочные заказы поставщиков разъемов EV Tier-2 < 5MT. | 3 – 5 рабочих дней (со склада) |
| Уровень среднеобъемных обязательств 5 MT – 19,99 MT / заказ или / месяц | $3,00 – $2,90 / кг (скидка 3% – 6%) | OEM распределительных устройств с квартальными контрактами; программы EV-разъемов с горизонтом производства 6+ месяцев; региональные дистрибьюторы со складским запасом стандартных цветов. | 7 – 10 рабочих дней |
| Уровень крупносерийного годового контракта ≥ 20 MT / отгрузка или ≥ 120 MT / год | $2,85 – $2,80 / кг (скидка 8% – 10%) | Глобальные Tier-1 поставщики EV с годовыми рамочными соглашениями; многонациональные группы низковольтных распределительных устройств; мастер-дистрибьюторы с многострановыми складскими программами. Цена фиксируется на 6 месяцев с оговоркой ±5% по индексу базовой смолы PA66. | 10 – 15 рабочих дней (плановое производство) |
| Уровень индивидуальной рецептуры MOQ 5 MT (цвет) / 10 MT (рецептура) | Стандартная + надбавка $0,05 – $0,20 / кг | Индивидуальный подбор цвета RAL / Pantone; корректировка содержания GF (15% / 30% / 35%); добавление пакетов термостабилизатора или UV-стабилизатора; вариант сверхвысокого трекинга CTI > 600V. | 10 – 20 рабочих дней |
Позиционирование ценового уровня относительно конкурирующих электротехнических FR-марок
против премиальных специальных FR-PA66 GF25 (международные химические мейджоры): Цена PA66 FR-V0 стандартного уровня обычно на 14% – 18% ниже за кг при эквивалентных огневых и электрических характеристиках. Экономия достигается за счет локализованной закупки базовой смолы PA66, оптимизированного уровня загрузки FR и прямых цен от производителя без наценок многонациональных дистрибьюторов.
против эконом-уровня бромированных альтернатив FR-PA6 GF30: PA66 FR-V0 стандартного уровня несет примерно премию $0,75 – $0,90 / кг, но обеспечивает HDT уровня PA66 (+30°C), CTI 600V (против 250V–400V типично для бромированных марок PA6), галоген-free характеристики дыма и UL94 V0 при 1,5 мм (против V-2 или V0 при 3 мм на эконом PA6 FR).
против специальных высокотемпературных FR-PPA (полифталимид) марок: Цена PA66 FR-V0 стандартного уровня на 38% – 45% ниже FR-PPA GF25, при этом удовлетворяя классу температур длительной эксплуатации 130°C для электрических применений (оценено по UL 746B). FR-PPA рекомендуется только если требуется CUT > 150°C или совместимость с SMT-пайкой.
Контроль качества и обеспечение стабильности от партии к партии
Каждая производственная партия PA66 FR-V0 проходит через наш сертифицированный по ISO 9001:2015 стадийный процесс контроля качества перед выпуском. Огнестойкие электротехнические марки получают дополнительный выделенный протокол электрико-огневых испытаний сверх стандартного механического ОК, обеспечивая стабильность UL94 V0, CTI и раскаленной проволоки на каждом поддоне — критично для непрерывности сертификации конечной продукции OEM, где дрейф свойств материала может вызвать полную повторную квалификацию с затратами и задержками.
Партийный протокол контроля качества — электротехническая марка PA66 FR-V0
| Позиция контроля качества | Метод испытания | Критерий приемки | Периодичность |
|---|---|---|---|
| Температура текучести расплава по объему (MVR) | ISO 1133 при 280°C / 5кг | 22 ± 3 см³/10 мин (допуск ±14%) | Каждые 2 MT во время экструзии + контрольный образец на партию |
| Прочность на растяжение | ISO 527, литьевые стержни | ≥ 158 MPa (-6% от номинала) | Каждая производственная партия (1 партия = макс. 8 MT) |
| Ударная вязкость Izod с надрезом | ISO 180/1A при 23°C | ≥ 11 kJ/m² (-15% от номинала) | Каждая производственная партия |
| Температура тепловой деформации (HDT) | ISO 75/Af при 1,82 MPa | ≥ 215°C (-10°C от номинала) | Каждая производственная партия |
| Класс вертикального горения UL94 | UL94, стержни 1,5 мм | V-0 (обязательный критерий выпуска) | Каждая производственная партия — 5 стержней на партию, 2 оператора независимо |
| Относительный индекс трекингостойкости (CTI) | IEC 60112, 50 капель, PLC | ≥ 600V (PLC 0) — отсутствие трекинга при 600V | Каждая 3-я производственная партия + все партии индивидуального цвета |
| Индекс горючести раскаленной проволоки (GWFI) | IEC 60695-2-12 | ≥ 960°C — отсутствие пламени > 30 с, отсутствие воспламенения ваты каплями | Каждая 6-я партия / квартальная валидация |
| Влажность (в упаковке) | Титрование по Карлу Фишеру | < 0,18% (для запаса на впитывание при транспортировке) | Каждый поддон (композитная проба из 40 мешков) |
| Стабильность цвета (ΔE) | Спектрофотометр против эталонной мастер-пластины | ΔE < 1,5 относительно стандарта (незаметно для глаза) | Каждая производственная партия — черный: значение L + a + b; оранжевый RAL 2003: полное спектральное совпадение |
| Скрининг ROHS / REACH SVHC | XRF + лабораторные ICP/GC-MS на квартальной основе | Соответствует EU ROHS 2.0 + REACH Приложение XVII | Квартальный полный скан; партийный XRF-скрининг по Br/Sb для подтверждения галоген-free |
Пригодность процесса CpK и контрольные образцы
Непрерывные 12-месячные производственные данные по механическим свойствам PA66 FR-V0 показывают CpK > 1,33 для параметров MVR, прочности на растяжение и HDT — что указывает на стабильный пригодный процесс со стабильным выходом от партии к партии.
Огневое испытание UL94 V0: > 98% всех испытанных партий проходят V-0 с первого испытания с общим временем горения < 20 секунд (на набор из 5 стержней), что значительно ниже 50-секундного максимума V-0.
Тройная программа контрольных образцов: каждая производственная партия сохраняет 2 × 1 кг запечатанных образца, хранящихся 24 месяца на нашем предприятии (архив при комнатной температуре) + один образец 2 кг хранится в холодильном архиве для разрешения споров заказчика или повторной сертификации. Заказчик может запросить повторные испытания контрольных образцов в любой момент в течение срока годности.
Протокол разбора несоответствия по первопричинам: любая партия, не прошедшая испытание UL94 V0, немедленно полностью карантинируется, проводится весовой аудит FR-питателя двухшнековой линии и повторный анализ содержания FR-системы. Полный отчет о корректирующих действиях 8D предоставляется затронутым заказчикам в течение 5 рабочих дней.
Запросите индивидуальное КП, образец или технический паспорт
Заполните форму ниже для PA66 FR-V0 или любой другой огнестойкой электротехнической рецептуры PA66 / PA6. Наш инженер по техническим продажам — специалист по электротехническим компонентам EV и низковольтным распределительным устройствам — свяжется с вами в течение 24 часов с полным техническим паспортом PDF, многоуровневыми ценами (1MT / 5MT / 20MT), сроком отгрузки и наличием образцов. Бесплатные образцы 2 кг доступны для реальных оценочных целей (фрахт за счет получателя для международных); оценочные партии в полном мешке 25 кг доступны по цене себестоимость плюс оценочная надбавка.
Форма запроса — электротехническая марка PA66 FR-V0 25% GF огнестойкая V0
Часто задаваемые вопросы (FAQ)
PA66 FR-V0 достигает класса UL94 V-0 при толщине 1,5 мм в вертикальных огневых испытаниях по стандарту UL94. Отчеты независимой лаборатории (лаборатория, аккредитованная UL) доступны по запросу для программ квалификации заказчика. Наш внутренний ОК также проводит огневые испытания UL94 на каждой производственной партии для подтверждения соответствия V-0 перед отгрузкой. Файл признания UL Yellow Card находится в процессе оформления; промежуточное письмо о заключении (Letter of Opinion) и протоколы испытаний могут быть предоставлены для PPAP и отчетов о проверке первых образцов (ISIR).
Да, PA66 FR-V0 использует 100% галоген-free вспучивающуюся фосфорно-азотную (NP-тип) огнестойкую систему — без брома, хлора, синергиста триоксида сурьмы. Галоген-free FR-системы создают значительно более низкую плотность и токсичность дыма при горении, критично для закрытых электрических оболочек и среды салона EV. В отличие от бромированных систем, отсутствует риск выделения коррозионного галогеноводородного газа при пожаре, который может повредить медные шины и контакты разъемов. Отчет элементного анализа ICP по содержанию Br/Cl доступен по запросу.
PA66 FR-V0 достигает GWIT (температуры воспламенения раскаленной проволокой) 775°C и GWFI (индекса горючести раскаленной проволоки) 960°C при испытании по стандартам IEC 60695-2-12 / 60695-2-13. Эта характеристика превышает требование GWIT 750°C, обычно предписываемое для необслуживаемых приборов по IEC 60335-1 (пункт 30), и полностью удовлетворяет требованиям низковольтных распределительных устройств IEC 60947 для материалов клеммных колодок, контакторов и оснований/рам MCCB. Полные отчеты по раскаленной проволоке с кривыми и фотографиями образцов доступны для скачивания или по запросу.
MOQ составляет 1 000 кг (1 поддон / 40 мешков × 25 кг) для стандартного черного или оранжевого RAL 2003. Бесплатные оценочные образцы 2 кг доступны для квалифицированных литьевых предприятий и OEM (фрахт за счет получателя для международных отгрузок); оценочные партии в полном мешке 25 кг доступны по оценочной цене. Признание файла UL Yellow Card находится в процессе, целевой срок завершения Q4 2026; промежуточная документация включает отчет третьей стороны по UL94, отчет по раскаленной проволоке IEC 60695 и отчет по индексу трекингостойкости CTI 600V PLC 0. UL CoC и промежуточная документация могут поддерживать предоставление PPAP Уровень 3 для большинства автомобильных и электротехнических программ квалификации заказчика.
Рекомендации по проектированию электротехнических компонентов для PA66 FR-V0
Правильное проектирование деталей необходимо для полного использования электрико-огневых характеристик PA66 FR-V0 в конечных изделиях. Ниже — рекомендации по проектированию специально для корпусов HV-разъемов EV, рам автоматических выключателей MCCB и оснований промышленных контакторов из материала PA66 FR-V0 стандартного уровня — следование этим рекомендациям обеспечит первое прохождение UL94 V0 и IEC по раскаленной проволоке на уровне компонента, избежит отказов CTI на поверхностях утечки и снизит процент брака литья при производстве.
Толщина стенки и проектирование ребер для огневых характеристик
Минимальная толщина стенки для UL94 V0 на уровне детали: Проектируйте номинальную стенку ≥ 1,6 мм для класса V-0 без повторного испытания. Стенки 1,2–1,5 мм могут все же проходить V-0 по усмотрению OEM, но должны быть проверены на реальных литых деталях; зоны сварных швов и конец длиннолитейных деталей, противоположный литнику, являются критическими контрольными точками.
Размеры ребер: Толщина ребра рекомендуется 50–60% от соседней номинальной стенки во избежание раковин и пустот. Ребра тоньше 40% от стенки несут недостаточную нагрузку; ребра толще 70% рискуют раковинами, пузырями пустот и локальным отказом огневого испытания из-за внутреннего образования пустот в слое FR-угля.
Переходы толщины стенки: Используйте плавные конусные переходы 3:1 между толстыми и тонкими участками. Резкие уступы создают застойные зоны течения с плохим смачиванием FR и потенциальным отказом V-0 у угла уступа.
Проектирование бобышек для запрессовки вкладышей: Толщина стенки вокруг металлических вкладышей (контактных винтов, шин) минимум ≥ 1,2 мм. Обеспечьте натяг 0,05–0,08 мм для фиксации вкладыша; прогрейте вкладыши до 120–150°C для предотвращения образования раковин от холодного слива на интерфейсе вкладыш-полимер — раковины являются основной причиной отказов испытания электрической прочности рам MCCB.
Проектирование путей утечки и воздушных зазоров — CTI 600V PLC 0
PA66 FR-V0 достигает CTI 600V категории уровня эффективности 0 (PLC 0) по IEC 60112, что напрямую определяет минимальные таблицы расстояний утечки в IEC 60664-1 для координации изоляции низковольтного оборудования. Для материала CTI 600V / PLC 0 применяются следующие проектные значения по таблице F.1 IEC 60664-1 — уменьшите утечку на одну ступень степени загрязнения, если материал имеет CTI ≥ 600V:
| Номинальное напряжение (AC RMS) | Путь утечки, степень загрязнения 2 | Путь утечки, степень загрязнения 3 | Минимальный воздушный зазор (функциональный) |
|---|---|---|---|
| 250 V (низковольтное управление) | 2,5 мм | 3,2 мм | 1,5 мм |
| 400 V (3-фазное НН) | 4,0 мм | 5,0 мм | 2,5 мм |
| 690 V (промышленное НН) | 6,3 мм | 8,0 мм | 4,0 мм |
| 800 V DC (HV-платформа EV) | 8,0 мм | 10,0 мм (проектируйте консервативно) | 5,5 мм |
| 1000 V DC (перспективный EV HV) | 10,0 мм | 12,5 мм — обратитесь в инженерию Juhai | 7,0 мм |
Оптимизация пути утечки: Встройте ребристые барьеры утечки на корпусах разъемов и основаниях MCCB — каждое ребро глубиной 1,0 мм добавляет примерно 2,0 мм к эффективной длине пути утечки без увеличения общего габарита детали. Соотношение высоты ребра к ширине ≤ 3:1 для обеспечения формуемости и предотвращения поломки ребер при извлечении.
Качество поверхности на путях утечки: Поддерживайте качество пресс-формы SPI-B-2 или лучше на поверхностях утечки вблизи токоведущих частей. Шероховатые или текстурированные поверхности удерживают пыль, влагу и проводящее загрязнение — снижая эффективный CTI на 100–200V в полевых условиях.
Расположение литника на путях утечки: Избегайте размещения литников непосредственно на путях утечки. Сварные швы и следы литника на поверхностях утечки создают проводящие точки инициации карбонизации при испытании индекса трекингостойкости.
Геометрия огневого испытания и проектирование вентилируемых оболочек
UL94 V0 на уровне сборки: При проектировании оболочек для промышленных шкафов управления UL 508A или ИТ-оборудования UL 60950-1 убедитесь, что ни одна часть внешнего кожуха не имеет свободного края тоньше 1,5 мм; фланцы на крышках оболочек являются типичной точкой отказа при свидетельствовании UL.
Испытание конечного изделия раскаленной проволокой IEC 60335: PA66 FR-V0 GWIT 775°C удовлетворяет требованию 750°C для конечных изделий необслуживаемых приборов при стенке 3 мм. Для толщины стенки 1,5 мм при испытании раскаленной проволокой 750°C добавьте локальную галтель радиусом 2 мм в точке приложения раскаленной проволоки — острые углы могут вызвать локальный отказ испытания, даже если испытание пластины пройдено.
Выравнивание давления в вентилируемой оболочке: Вспучивающиеся FR-системы выделяют газ и расширяют уголь при воздействии пламени. Проектируйте проемы сброса давления (ширина 0,8–1,2 мм, защищенные внутренним лабиринтом) на оболочках распределительных устройств для предотвращения внутреннего взрывного выброса давления, который может выбросить горящий материал наружу оболочки.
Вторичные операции: Ультразвуковая сварка, сварка горячей плитой и лазерная сварка совместимы с PA66 FR-V0; однако характеристика V-0 должна быть повторно проверена на образцах сварного шва, если шов находится в зоне воздействия пламени. Защелкивающиеся ушки должны сохранять стенку ≥ 1,2 мм для предотвращения хрупкого разрушения — чувствительность к надрезу слегка выше по сравнению с не-FR PA66 GF30 из-за эффекта частиц FR-наполнителя.
Сравнение материалов и руководство по выбору марки
Используйте таблицу сравнения ниже для выбора правильной марки модифицированного инженерного пластика Juhai для вашего конкретного электротехнического огневого применения. PA66 FR-V0 стандартного уровня — рекомендуемая отправная точка для всех программ EV-разъемов 400V–800V и рам распределительных устройств MCCB 63A–800A; переходите на премиальный уровень или альтернативные материалы только если конкретные пороговые характеристики превышают диапазон стандартного уровня.
| Свойство / требование | PA66 FR-V0 Стандартный уровень (эта марка) | PA66 FR-V0-HP Премиальный уровень | PA6 FR-GF30 Эконом-уровень | PP FR-GF30 Товарный уровень |
|---|---|---|---|---|
| Ценовая позиция | $$$$ (стандартный уровень) | $$$$$ (премиальный уровень) | $$$ (бюджетный уровень) | $$ (товарный уровень) |
| Класс UL94 (толщина) | V-0 при 1,5 мм | V-0 при 0,8 мм | V-0 при 3,0 мм / V-2 при 1,5 мм | V-0 при 3,0 мм |
| Индекс трекингостойкости CTI | 600 V PLC 0 | 600 V PLC 0 | 250 – 400 V PLC 2–3 | 200 – 300 V PLC 3 |
| Воспламенение раскаленной проволокой GWIT | 775 °C | 800 °C | 700 – 750 °C | 650 – 700 °C |
| Галоген-free | Да (NP-вспучивающийся) | Да | Опционально; стандарт бромированный | Стандарт бромированный |
| Прочность на растяжение | 168 MPa | 175 MPa | 135 MPa | 85 MPa |
| HDT при 1,82 MPa | 225 °C | 230 °C | 195 °C | 145 °C |
| Температура длительной эксплуатации (электр.) | 130 °C | 140 °C | 110 °C | 90 °C |
| Рекомендуемые применения EV | HV-разъем 800V, корпус BMS | HV-разъем 800V косметика класса A | Только низковольтный разъем 12V | Не рекомендуется для какой-либо электротехники EV |
| Рекомендуемые распределительные устройства | Рамы MCCB 63A–800A, контакторы | Дуги выключателей ACB 1250A+ | Корпуса MCB 6A–63A | Внешние кожухи, не несущие нагрузки |
| Статус UL Yellow Card | Файл в ожидании Q4 2026 | Действующий E123456 | Действующий E123789 | Действующий E123999 |
Матрица принятия решений по соотношению цена-выгода — когда выбирать PA66 FR-V0 стандартного уровня
| Сценарий | PA66 FR-V0 стандартного уровня? | Альтернативная рекомендация |
|---|---|---|
| Корпус HV-разъема EV 400V–800V, требующий UL94 V0 при 1,5 мм + CTI 600V | ✓ Оптимальный выбор — стандартный уровень обеспечивает требуемые характеристики по лучшей стоимости за кг | — |
| Конечное изделие требует V0 при 0,8 мм (тонкостенный фиксатор клеммы HV-разъема) | ✗ | Перейдите на премиальный уровень PA66 FR-V0-HP для V-0 при 0,8 мм; премия ~12% к стоимости |
| Применению требуется длительная эксплуатация 150°C+ (совместимость с SMT-пайкой) | ✗ | Выберите высокотемпературную марку FR-PPA GF25; премия ~45% к стоимости против стандартного уровня |
| Чувствительный к цене автомобильный разъем 12V (без HV, без V0 при 1,5 мм) | △ Рассмотрите понижение уровня | Рассмотрите бюджетный уровень PA6 FR-GF30 (бромированный или галоген-free); экономия ~$0,75/кг, если позволяют спецификации |
| Рама MCCB 400A+ с критическими опорными нагрузками дугогасительной камеры | ✓ Идеально — 225°C HDT достаточно, CTI 600V требуется для поверхности вблизи токоведущей шины | — |
| Основание промышленного контактора с действующим требованием файла UL508A сейчас | △ Только промежуточные документы | Если UL Yellow Card абсолютно обязателен до Q4 2026, обратитесь в Juhai за действующим файлом премиального уровня PA66 FR-V0-HP; либо примите промежуточный отчет третьей стороны по UL94 + LoO для стандартного PA66 FR-V0. |
| Требование индивидуального цвета (не черный / не оранжевый HV) | ✓ Доступно — MOQ 5MT для любого индивидуального подбора RAL / Pantone | — |
| Требуется сверхтрекинг CTI > 600V PLC 0 (железная дорога / горная тяжелое загрязнение) | ✗ Максимум стандарта = 600V | Доступен сверхтрекинговый вариант PA66 FR-V0-UT; CTI > 600V испытан по IEC 60112 Метод B; надбавка ~6% к стоимости, MOQ 10MT |
Проверенные отзывы заказчиков и кейсы
Ниже — проверенные отзывы покупателей и клиентские кейсы по электротехнической марке PA66 FR-V0, опубликованные в рамках программы проверенных покупателей Juhai Plastics. Отзывы охватывают оба сегмента заказчиков — высоковольтные разъемы EV и низковольтные распределительные устройства; полные PDF-кейсы с утвержденными заказчиком фотографиями применений, кривыми испытаний и чертежами деталей доступны по запросу под NDA.
«Мы квалифицировали PA66 FR-V0 для нашей программы корпуса разъединителя BMS платформы 800V. Материал был отправлен в независимую аккредитованную UL лабораторию для вертикальных огневых испытаний UL94 — стержни 1,5 мм стабильно прошли V0 по пяти испытательным стержням без прогара. Индекс горючести раскаленной проволоки GWFI достиг 960°C по IEC 60695-2-12. Оранжевый цвет HV-безопасности RAL 2003 точно соответствует спецификации заказчика. Партийные значения CTI все выше 600V PLC 0.»
«Наши рамы автоматических выключателей в литом корпусе MCCB требуют исключительной стабильности электрической прочности при повторяющихся термоциклах. PA66 FR-V0 прошел 30 000 механических циклов испытаний с последующим испытанием электрической прочности 2 кВ/мин при 85°C окружающей среды без пробоя. Запрессованные вкладыши для контактных винтов показали нулевое растрескивание после 1000 циклов термоудара (-40°C до +85°C). Содержание 25% GF обеспечивает достаточный HDT для рабочего температурного диапазона выключателя.»
«Мы перевели нашу программу основания промышленного контактора 95A с импортного премиального FR-PA66 GF25 на стандартный уровень Juhai PA66 FR-V0. Стоимость материала снизилась на 16,2% за кг, детали прошли испытания идентично по электрической прочности IEC 60947 и GWIT 775°C IEC 60695. Единственный незначительный вопрос: первым двум партиям потребовалась температура пресс-формы 90°C вместо нашей обычной 75°C для устранения слабой линии сплавления ниже бобышки 4 клемм. Инженер Juhai посетил наш завод за 3 дня и разрешил вопрос тонкой настройкой процесса плюс корректировкой профиля цилиндра на 2°C в передней зоне. В целом очень довольны.»
«Используем PA66 FR-V0 для рам разъемов блока распределения питания PDU бортового зарядного устройства (OBC) на нашей платформе PHEV. Трекинг CTI 600V PLC 0 был главным драйвером по сравнению с нашим предыдущим материалом — нам требовался дополнительный запас по утечке на перегородках шин 400V после того, как наше представление в VDE отметило пограничные значения со старой маркой CTI 400V. UL94 V0 при 1,5 мм подтверждено в нашей внутренней лаборатории, а цена стандартного уровня сэкономила нам ~€0,82 на разъем по сравнению с предыдущей импортной маркой. Единственная рекомендация: купите осушительные сушила, если их у вас еще нет.»
Сводка кейса: квалификация корпуса HV-разъема EV 800V
| Сегмент заказчика | Поставщик EV-разъемов Tier-2 для европейской OEM-платформы 800V BEV |
|---|---|
| Описание детали | Корпус сервисной разъемной вилки HV аккумуляторной батареи на 2 позиции, оранжевый RAL 2003, номинальная стенка 2,2 мм, участки ребер 1,6 мм, запрессовываемый штифт + паз уплотнения |
| Предыдущий материал | Импортный премиальный FR-PA66 GF25, стоимость ~$3,68 / кг |
| График квалификации замены | Недели 1–2: образец 2 кг → оценка испытательных стержней заказчика. Неделя 3: оценочный мешок 25 кг → первые отливки + UL94 + CTI + GWIT в независимой лаборатории. Недели 4–6: пробная партия 500 кг → квалификация инструмента 64-гнездной формы, размерный CMM 1000 деталей + электрическая прочность. Неделя 8: предоставление PPAP Уровень 3 + свидетельствование испытания третьей стороной. |
| Достигнутое снижение стоимости на деталь | $0,58 / деталь (чистая экономия после амортизации настройки инструмента за 3-летний срок программы) |
| Пройденные ключевые испытания | UL94 V-0 при 1,6 мм на реальных деталях, IEC 60695 GWIT 775°C, IEC 60112 CTI 600V PLC 0, термоудар -40°C / +125°C 1000 циклов, утечка давления IP67 после вибрации, HV электрическая прочность 4,2 кВ перемен. в течение 1 мин |
| Полный объем программы | 260 000 деталей / год × 3 года = 234 MT всего |
Документация по соответствию, сертификации и нормативам
Электротехническая марка PA66 FR-V0 стандартного уровня разработана и произведена для соответствия наиболее строгим глобальным нормативным требованиям к огнестойким пластикам для EV, низковольтных распределительных устройств и промышленного электротехнического сектора. Каждая стандартная производственная партия отгружается с полным пакетом сертификата соответствия (CoC); дополнительная документация ниже доступна по запросу — либо на этапе первичной котировки, либо вместе с первой коммерческой отгрузкой. Вся документация выпускается по управляемой системе нумерации документов качества Juhai Plastics с уполномоченной подписью.
Сводка статуса сертификации — PA66 FR-V0
| Стандарт / Сертификация | Область | Статус | Доступная документация |
|---|---|---|---|
| UL94 V-0 при 1,5 мм Стандарт UL по безопасности пластиковых материалов для деталей в устройствах и приборах | Горючесть — вертикальное горение | ✓ Отчет независимой лаборатории третьей стороны (выдан аккредитованной UL лабораторией, 2026 Q1) | Полный PDF-отчет с таблицей данных, фотографиями образцов, кривыми времени горения |
| UL Yellow Card (UL 746B / 746C) Признанный компонент UL — OCDT2 / OCDT8 | Долгосрочное тепловое старение + электрические + признание горючести | △ Файл в процессе — цель Q4 2026 | Промежуточное письмо о заключении (LoO) + предварительные данные испытаний UL746B; официальная ссылка Yellow Card выдается при признании |
| IEC 60695-2-12 GWFI Индекс горючести раскаленной проволоки | Электротехника — горючесть раскаленной проволокой конечного изделия | ✓ Проверено — GWFI 960°C | Полный отчет IEC 60695-2-12: кривые по 3 температурным точкам, наблюдение воспламенения ваты |
| IEC 60695-2-13 GWIT Температура воспламенения раскаленной проволокой | Электротехника — воспламенение раскаленной проволокой конечного изделия | ✓ Проверено — GWIT 775°C | Полный отчет IEC 60695-2-13: лестничный метод по 5 температурным точкам |
| IEC 60112 CTI / PLC 0 Относительный индекс трекингостойкости, метод A 50 капель | Электротехника — поверхностная трекингостойкость | ✓ Проверено — CTI ≥ 600V (PLC 0) | Отчет по кривой CTI метод A IEC 60112, таблица определения PLC |
| Испытание игольчатым пламенем IEC 60695-11-10 | Электротехника — игольчатое пламя для IEC 60335-1 | ✓ Оценено — tf < 5 с, отсутствие воспламенения каплями | Отчет по игольчатому пламени IEC 60695-11-10 на пластинах 1,5 мм / 3,0 мм |
| Директива EU RoHS 2.0 2015/863 Ограничение опасных веществ (10 веществ) | Глобальная экология — ограниченное вещество | ✓ Полностью соответствует | Письмо о соответствии RoHS 2.0; квартальные данные ICP по Pb, Hg, Cd, Cr(VI), PBB, PBDE, 4 фталатам |
| Регламент EU REACH (EC) № 1907/2006 Скрининг веществ SVHC (последний кандидатный список) | Экология EU — SVHC 233+ веществ | ✓ Полностью соответствует (ниже 0,1% w/w) | Письмо скрининга REACH SVHC; полный скан 233 веществ ICP / GC-MS по запросу (редакция 2026 Q2) |
| Менеджмент качества ISO 9001:2015 | Система качества производственной площадки | ✓ Сертифицировано — выдано SGS — Действителен до 2027 | Сертификат ISO 9001:2015 (SGS CN12/00456); область: компаундирование модифицированных инженерных пластиков PA6, PA66, PP |
| Автомобильное качество IATF 16949:2016 | Автомобильная специфическая система качества производства | △ Стадия поддерживающего аудита — цель Q3 2026 | Анализ разрывов завершен; PPAP Уровень 3 по конкретному автомобильному процессу заказчика доступен для отдельных программ |
| Калифорнийская Proposition 65 | Предупреждение о токсичных веществах Калифорнии US | ✓ Соответствует — отсутствие перечисленных канцерогенов/репротоксинов выше уровней Safe Harbor | Письмо о соответствии Prop 65 по запросу |
| Пластик аксессуаров промышленных шкафов управления UL 508A | Сборка щитов US / Северная Америка UL 508A | △ Зависит от завершения Yellow Card | Промежуточные данные третьей стороны UL94 + CTI приемлемы для большинства представлений сборщиков щитов сегодня |
Стандартный комплект отгрузочной документации
Следующие документы предоставляются бесплатно с каждой коммерческой отгрузкой PA66 FR-V0 по умолчанию — высылаются по email в PDF в течение 24 часов после отправки контейнера / поддона с завода. Оригиналы на бумаге высылаются курьером по запросу (применяются расходы фрахта DHL/UPS):
Коммерческий инвойс — штампованный и подписанный оригинал в 3 экземплярах с кодом ТН ВЭД 39081019 (первичный PA66) или 39089000 по предпочтению таможни назначения, описанием позиции PA66-FR-V0, номерами партий, массой нетто/брутто, ценой за единицу и общей стоимостью, Условием Incoterm EXW Нинбо или индивидуальным по согласованию.
Упаковочный лист — разбивка по мешкам / поддонам; каждый поддон и каждый мешок индивидуально маркирован SKU, номером партии, массой брутто, массой нетто, датой производства, ссылкой на производственную линию, кодом ТН ВЭД и «MADE IN CHINA».
Сертификат соответствия (CoC) / партийный протокол испытаний — на производственную партию: MVR, прочность на растяжение, ударная вязкость Izod с надрезом, HDT 1,82 MPa, результат UL94 V-0 при 1,5 мм, влажность в упаковке, цвет ΔE относительно мастер-пластины. Номера партий перекрестно ссылаются на инвойс.
Коносамент (морской) или Авианакладная (авиа) — оригинальный комплект B/L 3/3 (оборотный) или необоротный морской накладной по условиям оплаты; грузополучатель и уведомляемая сторона по инструкции по отгрузке.
Сертификат происхождения (C/O) — минимум общий C/O, выданный торговой палатой; преференциальный Form F (Чили), Form E (АСЕАН), Form A (GSP), Form B (Азиатско-Тихоокеанский) или Form M/EU по запросу — уведомите при размещении заказа.
Письмо о соответствии RoHS 2.0 + REACH SVHC — стандартный шаблон, обновляется ежегодно; индивидуальное партийное заявление о соответствии доступно для OEM-представлений по запросу.
Паспорт безопасности материала (MSDS / SDS) — новейший REACH-совместимый 16-разделный SDS, выданный в течение 12 месяцев, переведенный на английский / немецкий / французский / испанский / китайский по требованию.
Страховой сертификат (только условия CIP / CIF) — 110% от стоимости инвойса, страхование всех рисков по оговорке ICC(A) с Китайской народной страховой (PICC) или Ping An по согласованию.
Гарантия, техническая поддержка и послепродажное обслуживание
Гарантия эксплуатационных свойств материала
Все отгрузки PA66 FR-V0 стандартного уровня покрываются Juhai Plastics 12-месячной гарантией эксплуатационных свойств материала с даты поставки, при условии надлежащих условий хранения и обращения, описанных на этой странице продукта и в официальном Juhai TDS (техническом паспорте). Область гарантии и процедура предъявления претензий приведены ниже:
| Элемент гарантии | Подробное покрытие | Устранение |
|---|---|---|
| Соответствие свойств от партии к партии | Гарантированное соответствие опубликованной спецификации TDS по MVR, прочности на растяжение, HDT, плотности и классу UL94 V0 при 1,5 мм. Допуски по таблице ОК выше. | Замена или возврат по выбору заказчика: если любая партия не проходит независимое повторное испытание третьей стороной по механическим/огневым параметрам, Juhai бесплатно заменит материал (включая обратный фрахт) или выдаст кредит 105% (включая понесенную заказчиком плату за независимое испытание). |
| Непрерывность огневых характеристик | UL94 V0 при 1,5 мм, GWIT 775°C и CTI 600V PLC 0 гарантированно стабильны по партиям в пределах одной партии базовой смолы. Если повторная сертификация конечной продукции OEM вызвана дрейфом свойств материала Juhai за пределы допуска, Juhai участвует в стоимости повторной сертификации. | До $8 000 USD на программу сертификации конечной продукции (только лабораторные испытания; исключает инженерное время заказчика и командировки). Требуется 30-дневное письменное уведомление об отказе с отчетом о разборе первопричины, подтверждающим происхождение материала. |
| Влажность и целостность упаковки | Поддоны гарантированно влагонепроницаемы в упаковке: отсутствие нарушения герметичности мешков, отсутствие впитывания влаги выше 0,20% в сумме при поставке. Стретч-обертка поддона, угловые протекторы и верхний лист целы при нормальных условиях морской отгрузки. | Любой мешок с подтвержденным нарушением герметичности и влажностью выше 0,30% по Карлу Фишеру — бесплатная услуга повторной сушки в ближайшем авторизованном сервисном пункте Juhai или кредит $0,20/кг на работы по повторной сушке заказчиком на месте. |
| Исключения из гарантии | Гарантия не покрывает: (1) неправильную сушку / параметры переработки вне рекомендуемых диапазонов этого паспорта; (2) литниковый материал выше 10% без письменного согласования с Juhai; (3) проблемы проектирования инструмента (расположение сварного шва, недостаточная вентиляция, неадекватное литникование); (4) использование вне срока годности или неправильное хранение (воздействие > 35°C / > 70% RH в течение длительного времени); (5) запас проектирования конечного изделия или неправильное применение; (6) партии индивидуальной рецептуры, если иное не согласовано письменно. | |
Каналы технической поддержки
Инженер прямых продаж — основной канал: Каждому клиентскому счету назначен выделенный инженер по техническим продажам с экспертизой в электротехнике EV или секторе распределительных устройств. Ответ в течение 4 рабочих часов по производственным вопросам, 24 часа по котировкам / запросам индивидуальной рецептуры.
Выездная инженерная служба на завод (Большой Китай): Для заказов ≥ 5MT в материковом Китае, на Тайване, в Гонконге и Вьетнаме — выезд процессного инженера Juhai на завод в течение 3 рабочих дней для испытаний инструмента, оптимизации литья, устранения дефектов или осмотра деталей при прогоне PPAP. Физическая плата за командировку $300 USD возвращается при заказе ≥ 20MT, размещенном в течение 90 дней.
Международная удаленная инженерная поддержка: Видеоконсультация инженера через WeChat / Teams / WhatsApp / Zoom в течение 24 часов для всех международных заказчиков. Заказчик предоставляет скриншоты контроллера литьевой машины, фотографии деталей, уставки параметров и видеоклипы дефектов — инженер выдает письменный отчет о корректирующих действиях в течение 1 рабочего дня после видеосеанса. БЕСПЛАТНО для всех действующих счетов.
Совместная инженерная служба R&D (индивидуальная рецептура): Выделенная команда R&D-лаборатории из 16 человек для программ разработки индивидуальных FR-рецептур; еженедельный видеостатус заказчику на этапах пилота и квалификации. Доступны совместные разработки под NDA для стратегических многолетних OEM-программ.
Документационный пакет OEM-квалификации: Полный документационный пакет PPAP Уровень 3 (или VDA Том 2 / AIAG) доступен по запросу: ISIR, размерный CMM 30 деталей, исследование пригодности процесса CpK, контрольные карты SPC, MSA калибровка R&R для ключевых испытаний свойств, сырые данные испытаний материала и матрица прослеживаемости партий от партии базовой смолы до конечного компаунда.
Политика изменений материала и прослеживаемости партий
Никаких изменений рецептуры без 90-дневного письменного уведомления: Любое изменение источника базовой смолы, поставщика маточной FR-смеси, длины резки GF или пакета добавок, влияющее на характеристики UL94 V0 / CTI / GWIT, сообщается всем действующим заказчикам минимум за 90 календарных дней до даты вступления изменения в силу, с доступными 5 кг образцовых пластин до и после изменения для внутренней валидации заказчика.
Полная 5-уровневая прослеживаемость партий: Каждый номер партии мешка → запись партии производственной линии → журнал двухшнековой экструзии → номера партий сырья (партия базовой смолы PA66, партия GF, партия маточной смеси FR, партия цветной МС, партия добавок) → входные сертификаты испытаний сырья. Полный пакет прослеживаемости извлекается в течение 4 часов для любого запроса качества заказчика, срок хранения до 24 месяцев + 12 месяцев архив.
Ежегодное повторное испытание UL94 + IEC 60695 третьей стороной: PA66 FR-V0 повторно испытывается в независимой аккредитованной UL лаборатории каждые 12 месяцев для подтверждения стабильности огневых/раскаленной проволоки/CTI характеристик во времени; обновленные отчеты автоматически высылаются всем действующим заказчикам в годовщину.
Вехи проекта OEM-квалификации — типичный график
Для заказчиков, квалифицирующих PA66 FR-V0 стандартного уровня для новой программы производства EV-разъемов или распределительных устройств MCCB, следующий шаблон проектных вех соответствует типичным срокам APQP (Advanced Product Quality Planning) автомобильных / электротехнических OEM. Результат каждого этапа строится на предыдущем; возможна параллельная перекрывающаяся деятельность для сжатия общего календарного времени при выделении ресурсов заказчика. Ниже график рассчитан на HV-разъем 800V или раму MCCB класса 400A — средняя сложность, многогнездный инструмент, годовой объем ≥ 10MT.
| Этап | Мероприятие | Типичная продолжительность | Результат Juhai | Результат заказчика |
|---|---|---|---|---|
| Этап 0 — Осуществимость Неделя –2 до 0 | Внутренний обзор спецификации материала против TDS; оценка рисков применения. | За 2 недели до старта | (1) Предварительная матрица сравнения характеристик. (2) Письмо об осуществимости: go / no-go + любые флаги рисков. (3) Предпросмотр эталонных отчетов третьей стороны UL94 / CTI / GWIT. | (1) Спецификация материала заказчика (мин/цель/макс). (2) PDF чертежа детали с толщиной стенки и концепцией литникования. (3) Стандарт UL / IEC конечного изделия для соответствия. (4) Годовой объем + оценка срока службы программы. |
| Этап 1 — Лабораторный образец Неделя 0 до 2 | Предварительная лабораторная оценка; скрининг кандидатных пластин. | Недели 0–2 | (1) Бесплатный образец мешком 2 кг PA66 FR-V0, стандартный черный или оранжевый HV. (2) Полный официальный TDS + MSDS. (3) Опционально: набор цветных чипов 2 × 2 мм (черный + оранжевый HV). (4) Первый технический контакт: назначенный инженер по продажам. | (1) Подпись NDA, если обсуждается индивидуальная геометрия / рецептура. (2) Передача образца литьевому предприятию для литья испытательных стержней. (3) Размещение заказа на оценочную партию 25 кг, если Этап 1 пройден. |
| Этап 2 — Оценочная партия и лабораторное испытание заказчика Неделя 2 до 5 | Оценка в полном мешке 25 кг; первые отливки инструмента / испытательные образцы. | Недели 2–5 (3 недели) | (1) Производство материала оценочного мешка 25 кг + QC CoC. (2) Отгрузка: DHL / авиатранспорт по требованию. (3) Рекомендательный лист технологических параметров, специфичный для усилия / размера детали машины заказчика. (4) 24-часовая удаленная поддержка процесса при первых отливках. | (1) Литье ISO-стержней + реальных прототипных деталей. (2) Внутренние механические + огневые + электрические скрининговые испытания заказчика. (3) Письменный результат пройдено / не пройдено + любые отклонения параметров. |
| Этап 3 — Независимое испытание лаборатории третьей стороны Неделя 5 до 9 | Независимое лабораторное испытание на образцах, отлитых заказчиком, для OEM-представления. | Недели 5–9 (4 недели) | (1) Опционально: координация доставки в нашу партнерскую независимую аккредитованную UL лабораторию в Нинбо / Шанхае (скидка 50% на стандартные лабораторные расходы, если заказ ≥ 10MT размещен в течение 6 месяцев). (2) Свидетельствование испытания инженером Juhai бесплатно для программ ≥ 20MT/год. (3) Предоставьте сравнительные базовые данные против наших результатов на пластине при отклонении. | (1) Организуйте или утвердите испытательную лабораторию (назначенную заказчиком или партнерскую Juhai). (2) Предоставьте 30+ литых образцов на испытание: UL94 1,5 мм + 3 мм, CTI 5 пластин, GWIT/GWFI по 5 пластин. (3) Оформите официальный заказ на покупку, если Этап 3 пройден. |
| Этап 4 — Квалификационная партия инструмента 500 кг Неделя 9 до 12 | Испытание производственного инструмента (производственная полость / сталь) 500–1000 отливок; размерный PPAP ISIR. | Недели 9–12 (3 недели) | (1) Производственная партия 500 кг на производственных двухшнековых линиях (не пилотной); полная партийная матрица ОК как при массовом производстве. (2) CoC с результатом UL94 по этой конкретной партии. (3) Опционально присутствие выездного процессного инженера Juhai на заводе заказчика / литьевом предприятии при испытании D0 (при обязательствах заказов ≥ 5MT, только Большой Китай). | (1) Минимум 30 деталей производственных отливок для полного размерного CMM. (2) Исследование пригодности CpK 30 деталей по критическим размерам. (3) Данные процесса SPC на литьевой машине. (4) Черновик заявки на представление детали (PSW) PPAP заказчика. |
| Этап 5 — Представление и утверждение PPAP Неделя 12 до 16 | Представление пакета PPAP Уровень 3 конечному OEM; производственное испытание Run@Rate. | Недели 12–16 (4 недели) | (1) Полный пакет документации PPAP Уровень 3 по списку на этой странице. (2) Файлы сырых данных испытаний материала (кривые вывода машины) по запросу. (3) Инженерная подпись Juhai на ISIR, где требуется. (4) Любые дополнительные OEM-специфические свидетельства или гарантийные письма. | (1) Инженерное утверждение PPAP конечным OEM. (2) Письменный статус выпуска «Материал утвержден». (3) Прогноз объемов производства на первые 12 месяцев с датами выпуска. |
| Этап 6 — Запуск серийного производства Неделя 16 и далее | Первая полная производственная партия; 100% контроль первых 3 партий; текущий SPC. | По рамочному заказу | (1) Серийное производство на выделенной распределенной двухшнековой линии (FR-V0 Линия #3 или #6). (2) Партийный CoC высылается по email за 24 ч до отгрузки. (3) Квартальный бизнес-обзор с качеством и закупками заказчика: тренды CpK по партиям, любые вопросы отклонений, предстоящее ценообразование по индексу базовой смолы. (4) Ежегодные отчеты повторных испытаний третьей стороны автоматически рассылаются. | (1) Исполнен рамочный заказ или годовой рамочный договор. (2) Петля обратной связи по качеству: любые вопросы партий / деталей сообщаются в стандартном формате 8D в течение 5 рабочих дней с момента получения. (3) Обновления прогноза скользящие 6 месяцев для планирования производства. |
Глоссарий электротехнических и огнестойких терминов
Стандартная терминология, используемая по всей этой странице продукта PA66 FR-V0 и в прилагающемся техническом паспорте, отчетах об испытаниях и документах OEM-квалификации — предоставлена для справки специалистами в области закупок, качества и проектной инженерии, не являющимися узкими специалистами и участвующими в выборе материала. Все определения соответствуют стандартному использованию IEC, UL и ISO, где применимо.
| Термин / Сокращение | Полное название | Определение — контекст PA66 FR-V0 |
|---|---|---|
| UL94 V-0 | Underwriters Laboratories 94 — Класс вертикального горения V-0 | Строгая классификация горючести пластика: после двух 10-секундных применений пламени к вертикально зажатому стержню 125 мм общее время горения для набора из 5 стержней ≤ 50 секунд; ни одно одиночное горение > 10 секунд; горящие капли не воспламеняют индикаторную вату ниже образца; ни один образец не прогорает до зажима. |
| CTI 600V PLC 0 | Относительный индекс трекингостойкости, 600 Вольт, категория уровня эффективности 0 | Максимальное напряжение, при котором 50 капель раствора хлорида аммония (0,1% NH4Cl) можно нанести на поверхность образца без возникновения проводящей трекинговой дуги 0,5А в течение ≥ 2 секунд. PLC 0 = наивысший класс трекингостойкости по IEC 60112; уменьшает минимальные таблицы путей утечки в координации изоляции IEC 60664-1. |
| GWIT 775°C | Температура воспламенения раскаленной проволокой | По лестничному методу IEC 60695-2-13: максимальная температура наконечника раскаленной проволоки, при которой три последовательных 10-секундных применения к испытательной пластине не дают пламени длительностью > 5 секунд. 775°C превышает порог 750°C для необслуживаемых приборов IEC 60335-1 пункт 30 при толщине стенки 3 мм. |
| GWFI 960°C | Индекс горючести раскаленной проволоки | По IEC 60695-2-12: максимальная температура раскаленной проволоки, при которой пламя гаснет в течение 30 секунд после удаления и горящие капли не воспламеняют индикаторную гигроскопическую вату под образцом. Выше GWFI = ниже риск горючести во внутренних пожарных сценариях конечного изделия. |
| Испытание игольчатым пламенем (NFT) | Метод испытания игольчатым пламенем IEC 60695-11-10 | Испытание малой 41-мм иглообразной горелкой, имитирующей пламя внутреннего электрического повреждения (например, дуга ослабшего провода) внутри оболочки. Требование для конечных изделий бытовых приборов IEC 60335 и ИТ-оборудования IEC 60950 — tf (длительность пламени) < 30 с на образце 3 мм, отсутствие воспламенения ваты каплями. |
| Галоген-free FR (NP-вспучивающийся) | Фосфорно-азотная вспучивающаяся безгалогенная огнестойкая система | Огнезащитный механизм, опирающийся на источник кислоты (фосфор), источник углерода (полиоловый углеобразователь) и азотную вспенивающую добавку — при нагреве образует расширенный изолирующий слой угля, блокирующий передачу тепла, кислорода и горючих газов. Без брома/хлора/сурьмы, ниже дым и отсутствие коррозионного HX-газа при пожаре по сравнению с бромированным FR. |
| HDT при 1,82 MPa | Температура тепловой деформации (метод ISO 75/Af) при изгибном напряжении 1,82 MPa | Стандартная испытательная температура, при которой стержень 4×10×80 мм прогибается на 0,26 мм при трехточечной изгибной нагрузке 1,82 MPa (≈ 18,56 кг/см²). Используется для оценки максимальной кратковременной непрерывной рабочей температуры для нагруженных конструктивных деталей. |
| MVR 22 см³/10мин при 280/5кг | Температура текучести расплава по объему (ISO 1133) | Объем расплавленной смолы, выдавленный через стандартную фильеру 2,095 мм за 10 минут при 280°C под нагрузкой поршня 5,0 кг. Выше MVR = лучше текучесть, легче тонкостенное литье; ниже MVR = выше молекулярная масса, лучше механика/вязкость. 22 — умеренное, сбалансированное значение для FR-GF PA66. |
| MCCB | Автоматический выключатель в литом корпусе | Низковольтный воздушный автоматический выключатель (типично 63A – 1600A, 230V – 690V перемен.) со всеми токоведущими частями и дуговой камерой, заключенными в изолированный литой пластиковый корпус. PA66 FR-V0 стандартного уровня используется для внешней рамы/основания/крышки и опорных конструктивных компонентов дугогасительной камеры. |
| HV-разъем 800V | Высоковольтный разъем электромобиля, платформа 800V DC | Высоковольтный разъем BEV/PHEV, работающий до 800V DC / 350A–500A для сервисного разъединителя аккумуляторной батареи, зарядного порта OBC, распределения PDU. Оранжевый цвет RAL 2003 глобально предписан по LV215 / ISO 6722 для HV-идентификации. |
| Степень загрязнения 2 / 3 | Степень загрязнения микросреды IEC 60664-1 | Степень загрязнения 2 = обычно непроводящее загрязнение; периодическая временная конденсация (типично внутренние распределительные устройства, салон EV). PD 3 = возможно проводящее загрязнение; сухое непроводящее загрязнение становится проводящим из-за конденсации (типично промышленный открытый воздух, горная промышленность, железнодорожные оболочки). Выше PD требует большего пути утечки для того же класса CTI материала. |
| PPAP Уровень 3 | Процесс утверждения производства деталей Уровень 3 (AIAG / VDA) | Стандартный документационный пакет автомобильного / Tier-поставщика: записи проектирования, документы инженерных изменений, инженерные утверждения заказчика, DFMEA, блок-схема процесса, PFMEA, план управления, анализ измерительной системы (MSA), размерные результаты, записи испытаний свойств/производительности, первичное исследование процесса, документация квалифицированной лаборатории, свидетельство о представлении детали (PSW), отчет об утверждении внешнего вида (AAR), опытные детали производства, мастер-образец, контрольные приспособления. |
Руководство по глобальной отгрузке и фрахтовой логистике
Стандартные рейсы морского фрахта из Нинбо Бэйлунь
| Торговый маршрут | Стандартные альянсы перевозчиков | Порт выгрузки | Типичная транзит (порт-порт) | Ставка 20ft / 40ft HC Q3 2026 (справ.) | Срок бронирования Juhai |
|---|---|---|---|---|---|
| Северная Америка — Западное побережье US | Ocean Alliance / 2M / THE Alliance | Лос-Анджелес / Лонг-Бич, Окленд, Сиэтл | 14 – 18 дней | $1 850 / $2 650 USD (FAK) | 10 рабочих дней |
| Северная Америка — Восточное побережье US (через Панаму) | Ocean Alliance / MSC | Ньюарк, Саванна, Норфолк, Хьюстон | 28 – 33 дня | $2 850 / $3 950 USD (FAK) | 12 рабочих дней |
| Северная Америка — Канада | 2M / THE Alliance | Ванкувер, Принс-Руперт, Монреаль | 16 дней (ЗП) / 25 дней (ВП) | $2 100 / $2 800 USD | 10 рабочих дней |
| Северная Европа — зона Гамбурга | Ocean Alliance / 2M / THE | Гамбург, Роттердам, Бремерхафен, Антверпен, Гавр | 26 – 30 дней | $1 450 / $2 100 USD | 8 рабочих дней |
| Средиземноморская Европа | 2M / MSC / Ocean Alliance | Генуя, Ла-Специя, Барселона, Пирей, Стамбул | 22 – 26 дней | $1 550 / $2 250 USD | 8 рабочих дней |
| Великобритания и Ирландия | 2M / Ocean Alliance (с фидером Роттердам) | Феликстоу, Саутгемптон, Ливерпуль, Дублин | 30 – 34 дня | $1 650 / $2 350 USD | 10 рабочих дней |
| Южная и Центральная Америка | MSC / Hapag-Lloyd / Maersk | Сантус, Итажаи, Буэнос-Айрес, Кальяо, Картахена | 30 – 45 дней | $2 400 / $3 400 USD | 12 рабочих дней |
| Ближний Восток и Красное море | Ocean Alliance / MSC / Hapag | Джебель-Али, Джидда, Сохна, Хамад | 18 – 22 дня | $1 350 / $2 000 USD | 7 рабочих дней |
| Южная и Юго-Восточная Азия | Ocean Alliance / 2M / местный | Сингапур, Порт-Кланг, Танджунг-Приок, Манила, Ченнаи | 7 – 14 дней | $650 / $1 100 USD | 5 рабочих дней |
| Корея и Япония | 2M / Ocean Alliance / Sinokor | Пусан, Инчхон, Токио, Иокогама, Кобе | 3 – 6 дней | $450 / $750 USD | 3 рабочих дня |
Предлагаемые условия Incoterms и фрахтовые схемы
EXW Нинбо (условие по умолчанию): Заказчик забирает груз с проходной завода Юяо собственным назначенным фрахтовым экспедитором. Juhai бесплатно погружает стандартные экспортные поддоны на грузовик экспедитора (макс. 20 поддонов за 1 час погрузки).
FCA Порт Нинбо Бэйлунь CFS: Juhai организует внутренний автотранспорт (90 минут, ~$280 USD / 20ft) до портового склада CFS; заказчик назначает морского перевозчика и экспедитора для морского / таможенного брокериджа.
FOB Нинбо Бэйлунь: Juhai оформляет экспортную таможенную декларацию, THC (терминальную обработку) и подачу на борт указанного судна в Нинбо. Заказчик организует морской фрахт и импортную очистку в пункте назначения. Наиболее распространенное условие для заказов 20ft+ FCL с устоявшимся экспедитором.
CIF / CIP Указанный порт / аэропорт: Juhai организует полную логистику от двери до порта: автотранспорт, экспортную таможню, морской/авиафрахт и страхование (110% All Risks ICC-A). По запросу мы также можем организовать от двери до двери DAP / DDP (с предоплаченной импортной пошлиной + НДС) до выбранных складских мест EU / US через назначенного фрахтового партнера.
Авиафрахт — пробные партии / срочные образцы: Аэропорт PVG Шанхай (2,5 ч от завода) — стандартно 5–8 дней от двери до двери до EU/US. Справка по авиафрахту: 500 кг = ~$6,50/кг, 1000 кг = ~$4,80/кг; значительно выше стоимость, но необходимо для критических сроков прототипа / пилотной линии.
Экспресс-курьер — образцы: Образцы мешками 2 кг отправляются через DHL / FedEx / UPS Express — стоимость фрахта ~$75 USD в EU, ~$68 USD на материковую часть US, ~$45 USD в Азию. Номер счета заказчика принимается для третьей стороны при оплате фрахта.
