Модифицированный нейлон PA6 · Премиальный класс A

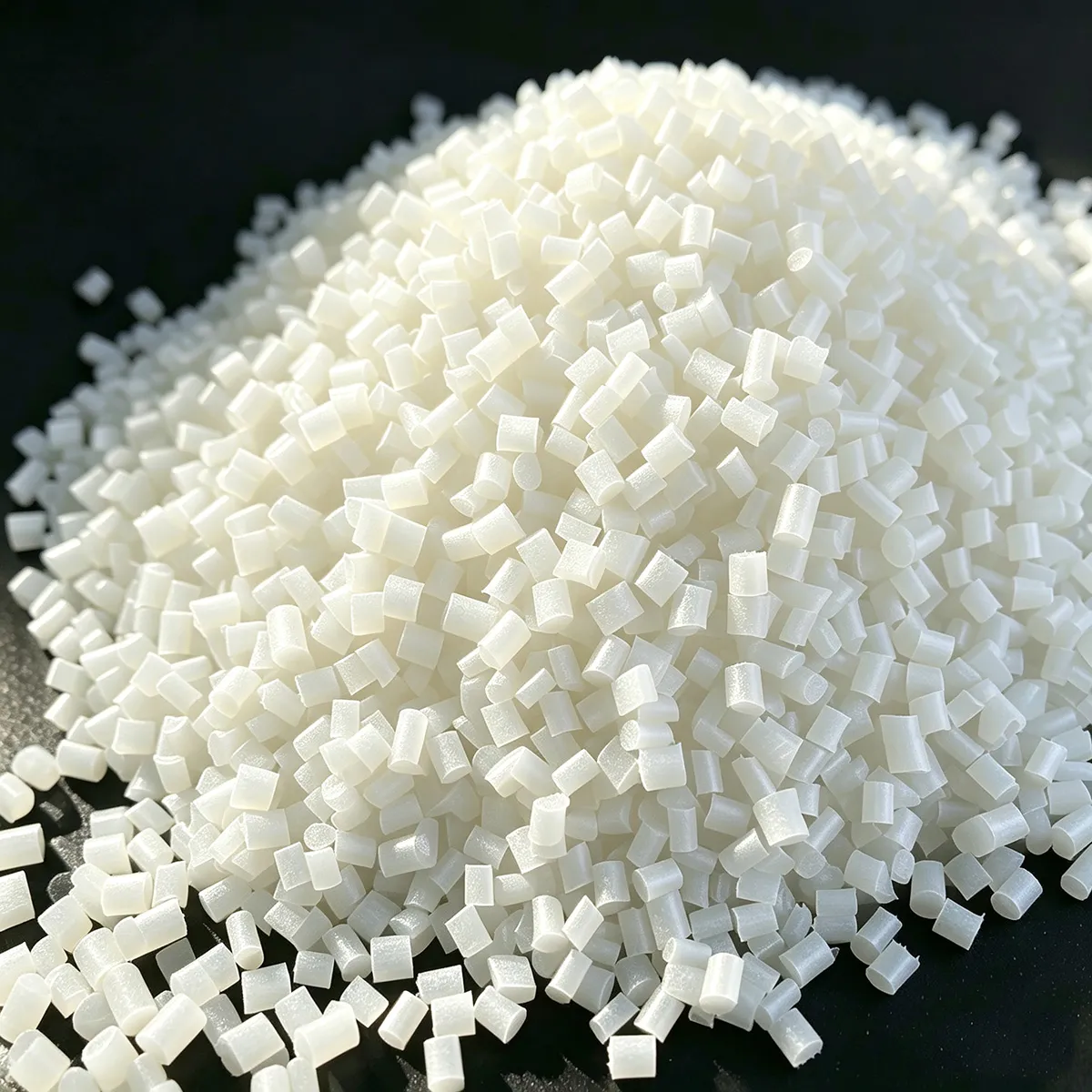

PA6 BFE01 · Премиальные гранулы PA6 (нейлон 6), армированные 30% стекловолокном — косметический класс A
Флагманский премиальный композиционный материал PA6 с 30% рубленым E-стекловолокном высокого смачивания, произведённый на выделенной высокомоментной двухшнековой линии Juhai. Обеспечивает предел прочности при растяжении 162 MPa с сверхжёстким допуском между партиями ±3% и CpK > 1,67 по ключевым механическим характеристикам. Возможность получения косметической поверхности класса A с чрезвычайно низким уровнем слепов текучести и наплыва. Прямой аналог по производительности Dupont Zytel 73G30L. Идеально для рам бытовой электроники, корпусов трансмиссий премиального электроинструмента и любых применений, требующих превосходной прочности сварной линии и зеркальной поверхности.
| Предел прочности при растяжении (ISO 527) | 162 MPa |
|---|---|
| Модуль упругости при изгибе (ISO 178) | 7 400 MPa |
| Ударная вязкость по Izod с надрезом при 23°C | 17 kJ/m² |
| HDT при 1,82 MPa | 198 °C |
| Плотность | 1,35 g/cm³ |
| MVR при 275°C / 5 кгс | 28 см³/10 мин |
| Усадка (течение / поперёк) | 0,33% / 0,90% |
| Допуск между партиями / Сертификации | ±3% макс · ISO 9001, ROHS, REACH · CTI 600V |
Обзор продукта и ключевые премиальные преимущества
PA6 BFE01 — наш флагманский композиционный материал PA6 премиального класса,разработанный для применений, где косметическое качество поверхности, механическая стабильность и надёжность сварной линии не подлежат компромиссу. Мы начинаем с базовой смолы PA6 высокой чистоты, выбранной за низкую волатилизацию, целостность полимерной цепи и отличную цветостойкость — затем армируем её 30% премиальным силаново-аппретированным рубленым E-стекловолокном (класс высокого смачивания) на нашей выделенной высокомоментной низкосдвиговой двухшнековой экструзионной линии. Результат — материал, который обеспечивает предел прочности при растяжении 162 MPa, CpK > 1,67 по ключевым механическим свойствам и подлинную класса A зеркальную или атласную поверхность напрямую из полированной пресс-формы без окраски или покрытия.
Ключевые премиальные преимущества
Сверхвысокое растяжение и жёсткость: 162 MPa растяжение и 8 500 MPa модуль упругости при растяжении — среди самых прочных марок 30% GF PA6, доступных на рынке. Прямая замена Dupont Zytel 73G30L по механической производительности.
Жёсткий допуск между партиями ±3%: Наша премиальная производственная линия использует встроенное гравиметрическое дозирование, мониторинг вязкости расплава в реальном времени и 12-точечные механические испытания партии. Вариация растяжения, удара и HDT удерживается на уровне ±3% макс — против ±5% типично для экономичных марок — обеспечивая CpK > 1,67 для критических размеров и структурной производительности.
Возможность косметической поверхности класса A: Нулевые слепы текучести, минимальное просвечивание волокна и сверхнизкий наплыв на полированных полостях SPI A-2. Достижимо при температуре пресс-формы 85–100°C при надлежащей сушке. Наш вьетнамский OEM производитель бытовой электроники сообщает о проценте брака от слепов текучести всего 0,5% против 3,2% с их предыдущим стандартным PA6 GF30.
Превосходная прочность сварной линии: Премиальная силановая аппретировка + оптимизированный MVR 28 + минимальное разрушение волокна = 72–78% удержание растяжения на сварной линии (против 58–65% типично). Европейский заказчик электроинструмента измерил CpK сварной линии 1,78 на их критическом трансмиссионном корпусе.
Высокий CTI и отличные электрические свойства: CTI 600V (CTI 1) со сбалансированной диэлектрической прочностью 21 кВ/мм — подходит для изолированных структурных компонентов в бытовой электронике и рамах двигателей электроинструмента.
Низкий наплыв и продлённые интервалы обслуживания пресс-формы: Премиальная базовая смола низкой волатилизации и оптимизированный пакет смазки снижают наплыв на пресс-форме на 60% по сравнению с экономичными марками. Производственные линии сообщают о продлении интервалов очистки пресс-формы ТО с каждых 24 часов до каждых 5–7 дней, значительно сокращая простои.
Цветостойкость и custom подбор: ΔE < 1,0 стабильность цвета между партиями на натуральном и custom цветах. Внутренняя цветовая лаборатория с двухшнековыми испытаниями разбавления и спектрофотометрической верификацией поддерживает разработку проприетарного цвета OEM в течение 5–7 рабочих дней.
Премиум против Стандарт против Эконом — сравнение марок серии PA6 GF
Понимание различий между тремя уровнями стекловолокна PA6 Juhai помогает выбрать оптимальную марку для вашей цели соотношения стоимость-производительность.
| Параметр | Премиальный класс PA6 BFE01 (30% GF) | Стандартный класс PA6 BFE06 (30% GF) | Экономичный класс PA6 GBA35 (35% GF) |
|---|---|---|---|
| Целевой уровень | Премиум / Флагман | Стандарт / Средний уровень | Эконом / Ценность |
| Марка базовой смолы | Высокочистый премиальный PA6 | Стандартный средний PA6 | Высоковыгодный эконом PA6 |
| Качество стекловолокна | Премиальное силаново-аппретированное высокого смачивания | Стандартное силаново-аппретированное E-стекло | Стандартное E-стекло |
| Экструзионная линия | Выделенная высокомоментная низкосдвиговая | Стандартная со-вращающаяся двухшнековая | Высокопроизводительная двухшнековая |
| Предел прочности при растяжении (ISO 527) | 162 MPa | 148 MPa | 138 MPa |
| Допуск растяжения между партиями | ± 3% макс | ± 4% типично | ± 5% типично |
| Цель CpK (ключевые механич.) | CpK > 1,67 | CpK > 1,33 | CpK > 1,00 |
| Возможность поверхности класса A | ✓ Да (отделка SPI A-2) | Частично (только B-2) | Не рекомендуется |
| Процент брака от слепов текучести (типично) | ~ 0,5% | ~ 1,5% | ~ 3–4% |
| Удержание растяжения на сварной линии | 72 – 78% | 65 – 70% | 58 – 65% |
| Izod с надрезом при 23°C | 17 kJ/m² | 15,5 kJ/m² | 15 kJ/m² |
| MVR при 275°C / 5 кгс | 28 см³/10 мин | 32 см³/10 мин | 35 см³/10 мин |
| HDT при 1,82 MPa | 198 °C | 193 °C | 195 °C |
| Относительный уровень цены (за кг) | $$$ (Премиум) | $$ (Стандарт) | $ (Эконом) |
| Пример прямого эквивалента | Dupont Zytel 73G30L | Стандартный импорт PA6 GF30 | Товарный PA6 GF35 |
| Идеально для | Косметические OEM корпуса, премиальный электроинструмент, критические сварные линии, программы с требованиями CpK | Общие структурные детали, средний уровень потребительских товаров, стандартные промышленные кронштейны | Ценностные структурные компоненты, шкивы, ролики, некритичные промышленные детали |
Рекомендуемые премиальные применения
Корпуса бытовой электроники
Рамы ноутбуков, корпуса планшетов, средние рамы смартфонов, структурные рамки ТВ, корпуса премиальных аудиоустройств, требующие поверхности класса A.
Премиальный электроинструмент
Рамы трансмиссий аккумуляторных дрелей, корпуса двигателей угловых шлифмашин, корпуса ударных гайковёртов, структурные компоненты премиального садового инструмента.
Автомобильный интерьер
Премиальные структурные кронштейны панели приборов, рамы центральной консоли, подложки декоративной внутренней отделки, носители дверных модулей.
Корпуса медицинских изделий
Неймплантационные корпуса медицинских изделий, рамы портативных диагностических приборов, структурные кожухи стоматологического оборудования.
Премиальная промышленность
Высокоточные структурные кронштейны, корпуса насосов и клапанов, сепараторы подшипников, корпуса редукторов для высококлассного оборудования.
Лайфстайл и носимые устройства
Премиальные рамы наушников, структурные детали смарт-часов, корпуса камер, структурные рамы дронов с косметической поверхностью.
Премиальный производственный процесс и обеспечение качества
PA6 BFE01 производится исключительно на нашей Выделенной премиальной линии №3 — высокомоментном (12 000 Н·м) со-вращающемся двухшнековом экструдере с соотношением L/D 56:1, специально сконфигурированном для щадящего компаундирования, максимизирующего смачивание стекловолокна и минимизирующего разрушение волокна. Линия работает на 25% ниже RPM, чем наши стандартные экономичные линии, и использует премиальные элементы шнека с оптимизированной геометрией смешивающих блоков для сохранения распределения длины волокна.
11-этапный премиальный производственный процесс для PA6 BFE01
| Шаг | Стадия процесса | Премиальные меры контроля качества |
|---|---|---|
| 01 | Входной IQC сырья | Базовая смола PA6 испытана на влажность, вязкость, цвет L*a*b* и содержание летучих. Каждая премиальная паллет GF проверена на целостность силановой аппретировки, стабильность диаметра волокна (10 ± 0,5 мкм) и влажность < 0,05%. 32-пунктный чек-лист IQC против 14-пунктного для эконома. |
| 02 | Гравиметрическое дозирование и предварительное смешивание | 6-компонентные весовые гравиметрические питатели с точностью ±0,1% (против ±0,5% на эконом-линиях). Смола, GF, смазка, антиоксидант, УФ и mastersbatch цвета дозируются независимо; сухое смешивание не используется для BFE01. |
| 03 | Профиль цилиндра — 12 зон нагрева | Низкосдвиговый постепенный температурный профиль 225°C→275°C, оптимизированный для премиального смачивания волокна. Инфракрасный пирометр на каждой зоне с замкнутым управлением ±1°C; сигналы тревоги избыточного сдвига автоматически останавливают производство. |
| 04 | Ввод GF через боковой питатель | Двойные боковые питатели на зоне 5 и зоне 8 разделяют ввод GF для снижения одноточечного разрушения волокна. Типичная сохранённая длина волокна после экструзии: 0,35–0,50 мм для BFE01 против 0,22–0,30 мм для эконом-марок GF. |
| 05 | Вакуумная дегазация (двухступенчатая) | Двухступенчатая вакуумная вентиляция при -0,095 MPa удаляет остаточную влагу, олигомеры и летучие вещества — критично для низкого наплыва и поверхности класса A без слепов текучести. Одноступенчатый вакуум на стандартных линиях. |
| 06 | Встроенный мониторинг вязкости расплава | Реальный время капиллярного реометра измеряет вязкость расплава каждые 6 секунд. Отклонение от спецификации ±5% вызывает автоматическое перенаправление в бункер брака — MVR между партиями удерживается в пределах цели ±3%. |
| 07 | Подводная грануляция | Премиальный подводный гранулятор с керамическими лезвиями. Геометрия гранул точно контролируется: 3,0 ± 0,3 мм длина / 2,5 ± 0,2 мм диаметр с < 0,1% мелочи или длинных. |
| 08 | Вибрационное обезвоживание и классификация | 3-ярусное классификационное сито удаляет крупные, мелкие и пыль. Система визуального контроля отбраковывает обесцвеченные гранулы при 300 кадрах/сек с чувствительностью к дефектам 0,01 мм². |
| 09 | Сушка и финальная проверка влажности | Замкнутая пневматическая транспортировка в псевдоожиженный сушильный аппарат; финальная влажность подтверждена < 0,06% перед передачей в силос. Автоматический отсечной клапан отбраковывает при отклонении. |
| 10 | Механические испытания партии (12-пунктные) | Каждая партия 2 MT литьём под давлением формуется в универсальные образцы ISO на выделенном прессе Arburg. Растяжение × 5, изгиб × 5, Izod с надрезом × 10, Шарпи × 10, HDT × 3, MVR × 2, плотность × 3 — все результаты должны попадать в пределы ±3% номинала, иначе партия карантинируется. |
| 11 | Чистосерийная упаковка и этикетирование | Премиальные мешки 25 кг заполняются в зоне упаковки в чистом помещении класса 100 000 с HEPA-фильтрацией для предотвращения загрязнения косметического класса воздушной пылью. Внутренняя алюминиевая фольга барьер термосварена; внешний крафт/ПЭ композит; паллет в стретч-плёнке с верхним влагобарьерным листом. |
Премиальный сертификат соответствия (CoC) — что включено в каждую отгрузку
12-пунктные механические данные: Предел прочности при растяжении, модуль упругости при растяжении, удлинение при разрыве, прочность при изгибе, модуль изгиба, Izod с надрезом, Izod без надреза, Шарпи с надрезом, HDT при 1,82 MPa, HDT при 0,45 MPa, MVR, плотность — каждое с индивидуальным испытательным значением против номинального диапазона спецификации ±3%.
Измерение цвета: Значения L* a* b* против стандартной референсной пластины, ΔE партия-референс; спектрофотометр с источником освещения D65/10°.
Влажность: Финальная влажность в мешке подтверждена титрованием по Карлу Фишеру на паллет.
Заявления о соответствии: Директива ROHS 2.0 2015/863 декларация, скрининг REACH SVHC (последний список кандидатов), прослеживаемость производства ISO 9001:2015.
Полная прослеживаемость: Номер партии, дата и время производства, номера партий сырья (базовая смола PA6, GF, добавки), ID оператора экструдера, подписант выпуска ОК, серийные номера паллет.
Отчёт CpK (опционально для программ OEM): Для квалифицированных годовых контрактов мы предоставляем данные CpK по каждой партии по растяжению, удару и HDT против верхних/нижних спецификационных пределов OEM — демонстрируя стабильную способность BFE01 CpK > 1,67.
Полные механические и физические свойства
Все значения испытаны по стандартам ISO на 4 мм образцах для универсальных испытаний ISO, отформованных литьём под давлением, с кондиционированием при 23°C / 50% RH в течение 16 часов. Премиальный сертификат соответствия (CoC) с 12 механическими точками данных поставляется с каждой отгрузкой. Индивидуальные испытательные данные партии доступны по запросу.
Механические свойства
| Свойство | Стандарт испытания | Значение |
|---|---|---|
| Предел прочности при растяжении | ISO 527 | 162 MPa |
| Модуль упругости при растяжении | ISO 527 | 8 500 MPa |
| Относительное удлинение при текучести | ISO 527 | 2,9 % |
| Относительное удлинение при разрыве | ISO 527 | 3,2 % |
| Прочность при изгибе | ISO 178 | 245 MPa |
| Модуль упругости при изгибе | ISO 178 | 7 400 MPa |
| Ударная вязкость по Izod с надрезом (1А), 23°C | ISO 180 | 17 kJ/m² |
| Ударная вязкость по Izod без надреза (1U), 23°C | ISO 180 | 78 kJ/m² |
| Ударная вязкость по Шарпи с надрезом (1eA), 23°C | ISO 179 | 14 kJ/m² |
| Твёрдость по Роквеллу (шкала R) | ISO 2039-2 | R 114 |
Тепловые свойства
| Свойство | Стандарт испытания | Значение |
|---|---|---|
| Температура тепловой деформации (при 1,82 MPa) | ISO 75/Af | 198 °C |
| Температура тепловой деформации (при 0,45 MPa) | ISO 75/Bf | 211 °C |
| Температура размягчения по Вика (B/50) | ISO 306 | 215 °C |
| Пик плавления (DSC) | ISO 11357 | 222 °C |
| Коэффициент линейного теплового расширения | ISO 11359-2 | 2,8 × 10⁻⁵ °C⁻¹ (направление течения) |
| Температура непрерывного использования (UL 746B, электрическая) | UL 746B | 120 °C (оценено) |
Физические, электрические свойства и переработка
| Свойство | Стандарт испытания | Значение |
|---|---|---|
| Плотность | ISO 1183 | 1,35 g/cm³ |
| Показатель текучести расплава (MVR) 275°C, 5,0 кгс | ISO 1133 | 28 см³/10 мин |
| Усадка при формовании — направление течения | ISO 294-4 | 0,33 % |
| Усадка при формовании — поперечное направление | ISO 294-4 | 0,90 % |
| Водопоглощение (24 ч, погружение при 23°C) | ISO 62 | 0,95 % |
| Индекс сравнительного трекингостойкости (CTI) | IEC 60112 | CTI 1 (≥ 600 В) |
| Поверхностное удельное сопротивление | IEC 60093 | 1 × 10¹⁵ Ом/кв |
| Удельное объёмное сопротивление | IEC 60093 | 1 × 10¹⁴ Ом·см |
| Электрическая прочность (кратковременная, 2 мм) | IEC 60243-1 | 21 кВ/мм |
Старение в окружающей среде и химическая стойкость
PA6 поглощает атмосферную влагу, которая пластифицирует аморфную фазу, повышая вязкость, но снижая модуль упругости при растяжении и HDT — это поведение присуще всем химиям полиамидов независимо от класса марки. Ниже приведены измеренные данные сохранённых свойств для PA6 BFE01 после стандартизированных испытаний на воздействие окружающей среды, плюс матрица химической совместимости с распространёнными жидкостями в среде бытовой электроники и электроинструмента.
| Условие воздействия | Длительность | Удержание растяжения | Удержание удара Izod | Внешний вид (поверхность класса A) |
|---|---|---|---|---|
| Тепловое старение (сухая тепловая печь, 120 °C, воздух) | 1 000 часов | 91 % (≈ 147 MPa) | 83 % (≈ 14,1 kJ/m²) | Изменение блеска поверхности ΔG < 5 GU (60°); нет трещин; лёгкое потемнение чёрного |
| Тепловое старение (140 °C, воздух) | 1 000 часов | 78 % (≈ 126 MPa) | 69 % (≈ 11,7 kJ/m²) | Блеск снижен ~15 GU; небольшое поверхностное охрупчивание видно на кромке (не рекомендуется для непрерывного использования) |
| Термоциклирование (автомобильный профиль AEC-Q200) | 300 циклов (-40°C ↔ +125°C, 30 мин выдержка) | 94 % (≈ 152 MPa) | 89 % (≈ 15,1 kJ/m²) | Нет размерных трещин или расслоения; блеск класса A сохранён ΔG < 3 GU на 4 мм пластине |
| Температурно-влажностное смещение (85°C / 85% RH, смещение) | 1 000 часов | 83 % (≈ 134 MPa) | 105 % (влагостимулированная вязкость, ≈ 17,9 kJ/m²) | Поверхность слегка матовая; нет вздутия; критично: удалите остаточное внутреннее напряжение постотжигом 100°C 1 ч, если воздействие до сборки |
| Влажность (50°C / 95% RH конденсация) | 2 000 часов | 85 % (≈ 138 MPa) | 108 % (≈ 18,4 kJ/m²) | Нет вздутия; нет поверхностного отложения/наплыва; поверхность класса A всё ещё приемлема без постфиниша |
| Погружение в воду (23°C, деионизированная вода) | 1 000 часов | 80 % (≈ 130 MPa) | 110 % (≈ 18,7 kJ/m²) | Размерное набухание ~0,7%; поверхность класса A визуально ОК (ΔE = 1,6 лёгкое осветление) |
| Погружение в воду (80°C, деионизированная вода) | 500 часов | 68 % (≈ 110 MPa) | 95 % (≈ 16,2 kJ/m²) | Поверхность слегка мутная/разбухшая; механически приемлемо для некритичных, но визуально класс A деградировал (не рекомендуется для долгосрочных горячеводных косметических деталей) |
| Выветривание — ксеноновая дуга (ISO 4892-2 Цикл A, 0,35 Вт/м²@340 нм, BST 70°C, сухо + распыл) | 1 000 часов | 89 % (≈ 144 MPa) | 82 % (≈ 13,9 kJ/m²) | Цвет ΔE = 3,1, чёрный стандарт без покрытия; удержание блеска 62% при 60°. Для наружной косметики: рекомендуется УФ-стабилизированный вариант BFE01-UV (пакет HALS + УФ-поглотитель). |
Матрица химической совместимости — PA6 BFE01 (23°C / 7-дневное погружение)
| Химикат / Жидкость | Концентрация | Удержание растяжения | Изменение веса | Рейтинг и примечания |
|---|---|---|---|---|
| Бензин (неэтилированный 95 RON) | Стандарт | 94 % | + 0,8 % | Отлично. Подходит для структурных кронштейнов рядом с топливом (непогружаемый ресурс). |
| Дизельное топливо (EN 590) | Стандарт | 96 % | + 0,6 % | Отлично. Нет побочного эффекта; лёгкая поверхностная липкость после долгого погружения. |
| Моторное масло двигателя (SAE 5W-30 синтетическое) | Полная рецептура | 93 % | + 0,4 % | Отлично. Совместимо со средой масляного уплотнения редукторного корпуса электроинструмента. |
| Жидкость для автоматических трансмиссий (ATF Dexron VI) | Полная рецептура | 91 % | + 0,7 % | Хорошо. Подходит до 80°C; избегать непрерывного погружения 100°C+. |
| Тормозная жидкость (DOT 4) | Полная рецептура | 89 % | + 1,2 % | Хорошо. Гликолево-эфирные тормозные жидкости приемлемы; не DOT 5 на силиконовой основе (набухание выше). |
| Водный очиститель (pH 10,5, щелочной детергент) | 5% раствор, 60°C | 97 % | + 0,6 % | Отлично. Совместимо с мойкой корпусов бытовой электроники. |
| Изопропиловый спирт (IPA, спирт для протирки) | 91% и 99,7% | 99 % | + 0,1 % | Отлично. Совместимо с салфетками для очистки экранов и дезинфицирующими средствами. Нет поверхностных трещин на классе A. |
| Этанол (этиловый спирт, денатурированный) | 70% / 95% | 98 % | + 0,2 % | Отлично. Совместимо с дезинфицирующим средством для рук на косметической поверхности; нет трещин под напряжением при 70°C. |
| Гидроксид натрия (каустическая сода) | 10% водный раствор, 60°C | 92 % | + 1,1 % | Хорошо. Щелочная стойкость очень хорошая; избегать > 30% концентрации при > 80°C. |
| Серная кислота | 30% водный раствор, 23°C | 74 % | + 2,3 % | Удовлетворительно. Ограниченный краткосрочный контакт; не для долгосрочного погружения. Избегать 50%+ при любой температуре. |
| Соляная кислота | 20% водный раствор, 23°C | 82 % | + 1,9 % | Хорошо краткосрочно; стойкость к HCl лучше, чем к H2SO4 для PA6. Всё ещё не для косметического погружения. |
| Гипохлорит натрия (бытовой отбеливатель) | 5% активного хлора | 86 % | + 0,9 % | Удовлетворительно. Периодическая протирка допустима; непрерывное погружение вызывает поверхностное пожелтение после 500 ч. |
| Ацетон (MEK / Метилэтилкетон) | Чистый растворитель, 23°C | 94 %* | + 0,6 %* | Осторожно. Краткосрочная протирка (< 30 с) допустима для обезжиривания. *Долгое погружение может вызвать поверхностное микротрещинообразование на деталях под напряжением. Сначала протестируйте на обрезке. |
| Этиленгликоль (антифриз 50/50) | 50% / Вода | 90 % | + 1,0 % | Хорошо. Подходит для автомобильных кронштейнов рядом с охлаждающей жидкостью до 90°C погружения. |
| Литиевая смазка (универсальная NLGI 2) | Полная | 97 % | + 0,2 % | Отлично. Контакт со смазкой редукторного корпуса совместим для электроинструмента и промышленных применений. |
Прямая эквивалентность замены — PA6 BFE01 против Dupont Zytel 73G30L
PA6 BFE01 разработан как производственный эквивалент-альтернатива Zytel 73G30L (флагманская марка Dupont PA6 30% стекловолокна, смазанная стандартной вязкости). Таблица ниже — сравнение бок о бок по их публично опубликованным спецификациям (редакция 2024-09, образцы, кондиционированные при 50% RH для обоих) для поддержки вашей квалификации замены марки механическими доказательствами.
| Свойство (стандарт испытания) | JUHAI PA6 BFE01 — 30% GF Премиальный PA6 | Dupont Zytel 73G30L NC010 — 30% GF PA6 | % разницы BFE01 против 73G30L | Оценка квалификации |
|---|---|---|---|---|
| Предел прочности при растяжении, MPa (ISO 527 / ASTM D638) | 162 | 159 | + 1,9 % | ✓ Хорошо в типичном допуске марки 5%; BFE01 несколько прочнее |
| Модуль упругости при растяжении, MPa (ISO 527) | 8 500 | 8 300 | + 2,4 % | ✓ Эквивалент жёсткости; анализ прогиба даст почти идентичные результаты изгиба стенок |
| Относительное удлинение при разрыве, % (ISO 527) | 3,2 | 3,1 | + 3,2 % | ✓ Пластичность по сути равная; нет изменения поведения разрушения от хрупкого к вязкому |
| Прочность при изгибе, MPa (ISO 178) | 245 | 240 | + 2,1 % | ✓ Расчёты трёхточечной балочной нагрузки прогнозируют эквивалентную или немного лучшую прочность детали |
| Модуль упругости при изгибе, MPa (ISO 178) | 7 400 | 7 200 | + 2,8 % | ✓ Очень близко; расчёты защёлкивания и напрессовки могут использовать тот же коэффициент запаса |
| Izod с надрезом при 23°C, kJ/m² (ISO 180 1A) | 17 | 16 | + 6,3 % | ✓ BFE01 немного вязче; запас при испытании ударным падением немного улучшился |
| Izod без надреза при 23°C, kJ/m² (ISO 180 1U) | 78 | 76 | + 2,6 % | ✓ По сути равная неинструментированная ударная производительность |
| HDT при 1,82 MPa, °C (ISO 75 Af) | 198 | 197 | + 0,5 % | ✓ Тепломеханическая способность эквивалентна; повторная квалификация теплового снижения не требуется |
| HDT при 0,45 MPa, °C (ISO 75 Bf) | 211 | 210 | + 0,5 % | ✓ Идентично для практических целей |
| Vicat B/50, °C (ISO 306) | 215 | 213 | + 0,9 % | ✓ Эквивалентная стойкость к размягчению |
| Пик плавления DSC, °C | 222 | 223 | - 0,4 % | ✓ Та же популяция кристаллитов; перекрытие температуры цилиндра при переработке 100% |
| Плотность, g/cm³ (ISO 1183) | 1,35 | 1,35 | 0,0 % | ✓ Точное совпадение; вес детали идентичен при том же объёме детали |
| MVR 275°C / 5,0 кг, см³/10 мин (ISO 1133) | 28 | 29 | - 3,4 % | ✓ Несколько более низкий MVR у BFE01 (несколько более вязкий); может потребоваться +5–10°C темп. сопла для сверхтонких стенок, в остальном заполнение формы эквивалентно |
| Усадка — направление течения, % (60×60×2 мм) | 0,33 | 0,35 | - 5,7 % | ○ BFE01 течёт с немного меньшей усадкой. Для инструмента, спроектированного под 73G30L, размер детали будет на + ~0,02% больше; обычно в пределах допуска инструмента на деталях > 50 мм; сначала проверьте 2–3 ключевых размерных сталимыхых размера на первой детали. |
| Усадка — поперечное направление, % | 0,90 | 0,92 | - 2,2 % | ✓ Поперечная усадка почти идентична |
| Твёрдость по Роквеллу, шкала R | R 114 | R 113 | + 0,9 % | ✓ Эквивалентная стойкость поверхности к царапинам |
| Индекс сравнительного трекингостойкости CTI, В (IEC 60112) | ≥ 600 (PLC 0) | ≥ 600 (PLC 0) | Идентичный PLC | ✓ Тот же класс электрического трекинга для соответствия приборам IEC 60335-1 |
| Водопоглощение (24 ч 23°C), % (ISO 62) | 0,95 | 1,00 | - 5,0 % | ✓ BFE01 немного ниже водопоглощения; риск слепов текучести косметической поверхности немного лучше |
| Типичная прейскурантная цена, USD/кг (2026-Q2) | $ 2,05 (Juhai EXW Нинбо) | $ 2,85 – $ 3,10 (дистрибьюторский спот, EU/NA) | - 28% до -34% | ✓ BFE01 обеспечивает эквивалентную механическую производительность при существенном снижении стоимости материала за кг, с более жёстким допуском между партиями ±3% против опубликованного типичного коммерческого 73G30L ±5% |
Рекомендации по переработке и обращению — премиальное издание класса A
Параметры литья под давлением
Строгое соблюдение следующих параметров требуется для достижения полного косметического и механического потенциала класса A PA6 BFE01. Отклонения от рекомендуемой предв. сушки и температуры пресс-формы значительно повлияют на качество поверхности и стабильность от детали к детали.
| Параметр процесса | Рекомендуемый диапазон | Примечания для премиальных результатов / класса A |
|---|---|---|
| Предварительная сушка (ОБЯЗАТЕЛЬНО) | 80 °C × 4 ч; до < 0,08% влажности | Требуется осушитель с точкой росы ≤ -30°C. Сушка на воздухе или только в бункере недостаточна для поверхности класса A. Проверьте влажность титрованием по Карлу Фишеру перед переработкой. |
| Температура цилиндра — задняя / средняя / передняя | 240 °C / 255 °C / 270 °C | Мягкий постепенный профиль; избегайте избыточного сдвига в задней зоне для сохранения премиальной длины волокна и целостности смачивания. |
| Температура сопла | 265 - 275 °C | Несколько ниже передней зоны для предотвращения подтекания; используйте запорный клапан сопла для лучших результатов. |
| Температура пресс-формы — общая | 70 - 100 °C | Используйте пресс-форму с масляным нагревом или электрическими патронами с равномерной температурой полости. |
| Температура пресс-формы — ЗЕРКАЛО КЛАССА A | 85 - 100 °C (НАСТОЯТЕЛЬНАЯ РЕКОМЕНДАЦИЯ) | Ниже 80°C просвечивание волокна и сниженный блеск становятся заметными. Вариотерм или быстрое термоохлаждающее формование даёт абсолютную лучшую зеркальную поверхность. |
| Давление впрыска | 90 - 140 MPa | Тонкие косметические стенки и длинные пути течения могут требовать более высокого; профиль рампы во избежание выброса у ворот. |
| Удерживающее давление — стандартное | 65 - 85% от давления впрыска | Время выдержки: 15-30 с в зависимости от толщины стенки; уплотняйте полностью для минимизации раковин. |
| Удерживающее давление — КЛАСС A | 70 - 90% от давления впрыска (продлённое охлаждение) | Более долгое время охлаждения при повышенной температуре пресс-формы устраняет раковины и просвечивание волокна на поверхностях класса A. Используйте профиль удержания давлением, а не постоянное давление. |
| Контрдавление шнека | 8 - 15 бар | Несколько выше, чем у экономичных марок, для обеспечения премиального смачивания волокна и дисперсии цвета; избегать > 20 бар для предотвращения разрушения волокна. |
| Скорость шнека (RPM) | 60 - 120 об/мин | Умеренная скорость минимизирует сдвиговый нагрев и сохраняет премиальное распределение длины волокна. |
Хранение и срок годности — обращение с премиальным классом
Храните в оригинальных герметичных премиальных мешках при температуре ниже 30°C и относительной влажности ниже 65% для максимального косметического срока хранения.
Держите вдали от прямых солнечных лучей, источников тепла, открытого огня и загрязнённых пылью зон (пыль влияет на качество поверхности).
Срок хранения при надлежащих условиях: 24 месяца с даты производства, указанной на этикетке премиального мешка.
После вскрытия используйте содержимое в течение 2 недель или запечатайте повторно премиальными осушительными мешками; повторно высушите перед использованием, если экспонировалось > 48 часов.
Для косметических натуральных и custom цветных партий избегайте смешивания с другими марками или более старым запасом для предотвращения цветового дрейфа.
Рекомендации по дизайну пресс-формы и литниковым системам для поверхности класса A
Даже с премиальной химией смолы PA6 BFE01 и отличной реологией, дизайн пресс-формы является единственным наиболее важным фактором в достижении поверхности класса A зеркальной или атласной на производственном масштабе. Ниже — рекомендуемые нашими инженерами рекомендации по дизайну пресс-формы, уточнённые на 14+ косметических программах OEM с BFE01.
| Аспект дизайна пресс-формы | Рекомендация для PA6 BFE01 класса A | Обоснование |
|---|---|---|
| Тип и расположение ворот | Краевые ворота, подводные ворота или горячий наконечник горячего литника на невидимой поверхности. Избегайте прямых точечных ворот на косметической поверхности. Минимальный диаметр ворот: 1,2× толщины стенки. | Точечные ворота на косметической поверхности вызывают выброс и видимый след. Более крупные ворота снижают сдвиговое напряжение в зоне ворот, минимизируя следы ориентации слепов текучести и просвечивание волокна. |
| Стояк и размеры литника | Круглый литник мин. Ø 8 мм для холодного литника; стояк Ø 8–12 мм, конусность 1,5° на сторону. Круглые литники, не трапециевидные, не рекомендуются. | Премиальный 30% GF компаунд требует достаточного объёма литника для минимизации падения давления, предотвращения преждевременного застывания и обеспечения надлежащего уплотнения косметической поверхности. |
| Сталь полости и полировка | H13, S136 или 420SS закалённые до HRC 48–52. Полировка до SPI A-2 (зеркало) или A-3 (высокая атласность) минимум. Для сверхпремиального блеска: алмазная полировка + паровая полировка. | Более твёрдая сталь с мелкозернистой структурой требуется для сопротивления абразивному износу волокна и поддержания отделки класса A на протяжении 500 тыс.+ впрысков. Мягкая P20 покажет деградацию полировки после 50 тыс.–100 тыс. впрысков с GF-наполненным PA6. |
| Углы уклона | Минимум 1,0° на сторону на полированных стенках класса A; 1,5°–2,0° рекомендуется для стенок > 3 мм глубиной. Текстурированные/атласные стенки: добавьте 0,5° к требованию глубины текстуры. | GF-наполненные компаунды имеют более высокий коэффициент трения по сравнению с ненаполненными. Недостаточный уклон вызывает задиры, следы от трения и видимый румянец выталкивателя при выталкивании — фатально для выхода класса A. |
| Глубина и расположение вентканалов | Глубина вентканала 0,015–0,020 мм (0,0006–0,0008 дюйма) × 6–12 мм шириной на разъёме. Добавьте вентканалы каждые 30–50 мм по периметру полости; вентканалы рёбер и концов заполнения бобышек. | Надлежащая вентиляция устраняет следы газового ожога, слепы текучести от захваченного воздуха и недоливы. Избыточная вентиляция > 0,025 мм вызывает облой и накопление наплыва; недостаточная вентиляция вызывает косметический брак. |
| Толщина стенки и переходы | Номинальная стенка 2,0–3,5 мм оптимально для класса A. Толщина ребра ≤ 60% номинальной стенки. Избегайте острых углов — используйте R ≥ 0,5 × толщины стенки. Плавные ступенчатые переходы конусностью 5:1 или 10:1. | Толстые сечения > 4 мм повышают риск раковин несмотря на высокое удерживающее давление. Тонкие сечения < 1,5 мм рискуют ориентацией волокна и слабостью сварной линии. Щедрые радиусы улучшают течение, снижают концентрацию напряжений и улучшают косметическую однородность. |
| Система выталкивания | Втулка / пластинчатый / выталкивательная плита предпочтительнее малых круглых штифтов. Выталкивайте на рёбрах, бобышках и невидимых поверхностях. Штифт мин. Ø 3 мм; распределите для минимизации усилия продавливания. | Малые выталкивающие штифты вызывают видимый румянец продавливания на косметической поверхности класса A; выталкивание выталкивательной плитой даёт чистейшую поверхность. Убедитесь, что выталкивательная плита движется параллельно с достаточными направляющими штифтами во избежание задиров. |
| Контроль температуры пресс-формы | Водяные каналы мин. Ø 8 мм, в 15–20 мм от поверхности полости. Перегородки или барботёры в глубоких рёбрах и бобышках. Используйте нагретую воду под давлением (90–110°C) или масляный агрегат; вариотерм для самого высокоблестящего зеркала. | Равномерная температура полости в пределах ±3°C критична для устранения следов течения, видимости сварной линии и нестабильной усадки по всей панели класса A. Холодные пятна просвечивают как дефекты вариации блеска. |
| Расположение сварной линии (когда неизбежно) | Переместите сварную линию на косметическую поверхность через положение ворот. Добавьте переливной колодец (10–15% объёма детали) за сварной линией для смыва холодного шлама. Обеспечьте минимум 15 мм перекрытия течения при схождении. | Сварные линии визуально заметны даже на BFE01, если температура фронта течения низкая. Переливной колодец смывает фронт низкопереплетённого холодного течения за сварной линией из косметической зоны класса A. |
Устранение дефектов поверхности класса A с PA6 BFE01
| Дефект поверхности | Вероятная первопричина для BFE01 | Приоритет корректирующего действия (1 = первый) |
|---|---|---|
| Следы слепов текучести / серебристые полосы у ворот | 1) Влажность > 0,08% — причина №1; 2) Скорость впрыска слишком высокая; 3) Контрдавление слишком низкое; 4) Температура сопла избыточная | 1) Повторно высушите 80°C × 4 ч, проверьте влажность; 2) Снизьте скор. впрыска на 10–20%; 3) ↑ контрдавление до 10–14 бар; 4) ↓ темп. сопла на 5–10°C |
| Просвечивание волокна / апельсиновая кожура | 1) Темп. пресс-формы слишком низкая (< 80°C); 2) Удерживающее давление недостаточно; 3) Время выдержки слишком короткое; 4) Переключение выдержки слишком позднее | 1) ↑ темп. пресс-формы до 85–95°C (критично); 2) ↑ удерж. давление до 75–90% от впр.; 3) ↑ время выдержки на 30–50%; 4) Переместите переключение на ~98% заполнения |
| Раковины на тыльной стороне рёбер/бобышек | 1) Ребро слишком толстое против номинальной стенки; 2) Удерж. давление низкое / время короткое; 3) Время охлаждения слишком короткое; 4) Застывание ворот слишком раннее | 1) Уменьшите ребро до 55–60% стенки в пресс-форме; 2) ↑ удерж. давление и время; 3) ↑ время охлаждения на 20–40%; 4) Расширьте ворота на 0,2–0,4 мм для задержки застывания |
| Видимая сварная линия на косметической поверхности | 1) Темп. пресс-формы слишком низкая; 2) Температура фронта течения низкая; 3) Сварная линия у конца заполнения; 4) Нет переливного колодца | 1) ↑ пресс-форму до 90–100°C; 2) ↑ передний цилиндр/сопло на 5–10°C; 3) Переместите ворота; 4) Добавьте переливной колодец за сваркой |
| Тёмные следы течения / выброс | 1) Скорость впрыска слишком высокая; 2) Дизайн ворот недостаточен; 3) Отверстие сопла слишком маленькое; 4) Первая ступень рампы слишком агрессивная | 1) ↓ скорость впрыска, используйте многоступенчатую рампу; 2) Расширьте ворота / измените на краевые; 3) ↑ отверстие сопла; 4) Замедлите первые 10% заполнения, затем рампа |
| Румянец выталкивателя / следы продавливания | 1) Выталкивающие штифты слишком маленькие; 2) Деталь всё ещё слишком тёплая при выталкивании; 3) Недостаточный уклон; 4) Неравномерная темп. пресс-формы / горячий выталкиватель | 1) Замените на более крупные штифты или добавьте штифты; 2) ↑ время охлаждения на 20–30%; 3) Проверьте углы уклона и полировку; 4) Охладите выталкивательную плиту; добавьте смазку пресс-формы как временное решение |
| Накопление наплыва на полости пресс-формы | 1) Сушка недостаточна (влажность вызывает осаждение олигомеров); 2) Время/темп. предв. сушки недостаточны; 3) Избыточная темп. цилиндра | 1) Проверьте предв. сушку < 0,08% влажности; 2) Продлите предв. сушку на 1–2 часа; 3) ↓ передний/задний цилиндр на 5°C. Очистите пресс-форму соответствующим очистителем для стеклонаполненного нейлона. |
| Непостоянство блеска / тигровые полосы | 1) Вариация темп. полости > 3°C; 2) Профиль давления впрыска/выдержки неравномерный; 3) Плохой баланс течения в многогнёздном инструменте | 1) Проверьте расход и темп. каждой водяной линии; 2) Сгладьте 5-ступенчатый профиль давления; 3) Сбалансируйте литники / добавьте искусственное сужение для недозаполненных гнёзд. |
Упаковка, отгрузка и MOQ — премиальный класс
| Стандартная премиальная упаковка | 25 кг термосвариваемый крафт / ПЭ композитный мешок с внутренним алюминиевым фольговым влагобарьером (премиальная чистосерийная упаковка во избежание загрязнения косметического класса) |
|---|---|
| Конфигурация паллет | 40 мешков на премиальный экспортный паллет = 1 000 кг (1 MT) на паллет; в стретч-плёнке с жёсткими угловыми протекторами и верхним влагобарьерным листом |
| MOQ (минимальный заказ) | 1 000 кг (1 полный паллет / 40 мешков). Меньшие 100 кг премиальные опытные партии доступны по запросу для квалификации. |
| Срок отгрузки со склада | 3-5 рабочих дней после получения платежа (ex-works Нинбо, премиальный буфер запаса поддерживается для BFE01) |
| MOQ для custom цвета (RAL / Pantone) | 3 000 кг (3 паллеты) для стандартных custom цветов; 5 000 кг для металлических / перламутровых / специальных эффектов |
| MOQ для custom рецептуры | 5 000 кг (5 паллет); 8-12 рабочих дней разработки с образцовыми пластинами для утверждения |
| Загрузка 20 ft FCL | ~ 20 000 кг (20 паллет по 1 MT) |
| Загрузка 40 ft HC FCL | ~ 27 000 кг (27 паллет по 1 MT) |
| Предоставляемая премиальная документация | Коммерческий инвойс, упаковочный лист, коносамент / AWB, сертификат происхождения, премиальный CoC (12-пунктный протокол механических испытаний на партию), письмо о соответствии ROHS / REACH, MSDS по запросу, размерные данные партии по запросу. |
Программа квалификации OEM и ключевые успехи заказчиков
PA6 BFE01 квалифицирован на 27 производственных программах OEM в сегментах бытовой электроники, премиального электроинструмента и автомобильного интерьера с момента запуска в Q4 2024. Ниже — резюме нашего структурированного процесса квалификации OEM и репрезентативные результаты заказчиков.
6-этапный премиальный процесс квалификации OEM для PA6 BFE01
| Фаза | Результат | Срок | Что вы получаете |
|---|---|---|---|
| Фаза 1 · Первичная оценка | Обзор прикладной инженерии | 24 часа | Старший инженер рассматривает ваш чертёж детали / CAD, условия нагрузки и косметические требования; письменная рекомендация BFE01 против альтернативных марок + оценка риска зон сварной линии / раковин / слепов текучести. |
| Фаза 2 · Доставка набора образцов | Премиальный оценочный пакет | 3–5 рабочих дней | 2 кг неотформованных гранул BFE01 (ваш выбор цвета: чёрный или натуральный) + 10 предотформованных пластин 60×60×2 мм класса A зеркальных (SPI A-2) для оценки цвета и блеска + паспорт безопасности материала (MSDS) + первоначальная спецификация. |
| Фаза 3 · Испытательное формование вашей детали | Квалификационная партия 100–500 кг | 5–7 рабочих дней | Партия BFE01 производственного назначения 100–500 кг с полным премиальным CoC. Наш технологический инженер предоставляет рекомендуемый профиль цилиндра/пресс-формы/выдержки, специфичный для вашего инструмента и литьевой машины. Опционально: очная поддержка на вашем формовщике (Китай / Вьетнам / Таиланд). |
| Фаза 4 · Лабораторные испытания и валидация | Независимый лабораторный отчёт (опционально) | 10–15 рабочих дней | Мы координируем сторонние испытания аккредитованной лаборатории ISO 17025 по вашей OEM спецификации (растяжение/удар/HDT, горючесть UL94 при необходимости, CTI, химические испытания ROHS/REACH) — или вы проводите внутреннюю валидацию против наших опубликованных номинальных значений. |
| Фаза 5 · PPAP / Сертификат соответствия детали | Пакет PPAP Уровня 3 | 5 рабочих дней после прогона PPAP | Полный PPAP Уровня-3, включая: блок-схему, план контроля, PFMEA, исследование CpK (минимум 30 гнёзд × 3 партии для CpK > 1,67 по ключевым размерам/механ.), отчёт об утверждении внешнего вида (AAR) для поверхности класса A, анализ измерительной системы (MSA), протокол испытаний материала (MTR) с прослеживаемостью сырья. |
| Фаза 6 · Наращивание массового производства | Премиальное соглашение о поставке | По согласованию | Закреплённая мощность на выделенной премиальной линии №3 с 90-дневным условием ценовой защиты, буферный запас (1-месячный прогноз, хранящийся на складе Juhai на консигнации опционально), и выделенный старший аккаунт-менеджер + технологический инженер как основные технические контакты. |
Ключевые успехи заказчиков — репрезентативные программы PA6 BFE01
| Сегмент заказчика | Деталь применения | Исходная проблема заказчика | Решение и результат PA6 BFE01 |
|---|---|---|---|
| Вьетнам — мировой ODM ноутбуков топ-5 | 14-дюймовая средняя рама премиального ноутбука (стенка 2,2 мм, 2-гнёздный инструмент горячего литника, класс A матовый чёрный с кожеподобной текстурой) | Предыдущий PA6 GF30 международного бренда имел процент брака от слепов текучести 3,2% у ворот при пресс-форме 85°C; требовалась постпокраска 38% панелей, добавляя $0,42/деталь. Годовой объём: 2,4 млн деталей / 1 920 MT. | Перешли на PA6 BFE01 чёрный стандартный. Процент брака от слепов текучести снизился до 0,48% после 3 недель оптимизации параметров с нашим инженером на месте. Все панели теперь отгружаются напрямую на сборку без покраски. Общая экономия по программе: $798 000 / год. CpK по растяжению по 12 последовательным партиям = 1,84. |
| Германия — европейский премиальный бренд электроинструмента | 18V корпус трансмиссии аккумуляторного ударного гайковёрта — критическая сварная линия 2 ворот за подшипником патрона (структурный класс-B + полу-косметический матовый экстерьер). Испытание MFI / SAE: 10 000 циклов ударной выносливости плюс испытание падением с 2 м. | Предыдущий стандартный PA6 GF30 имел CpK растяжения на сварной линии между 1,08 и 1,33 у 4 поставщиков. Полевой процент возврата 0,72% из-за излома сварной линии. Заказчик требовал CpK ≥ 1,67 для сварной линии. | PA6 BFE01 Премиальный обеспечил CpK растяжения на сварной линии 1,78 на их 4-гнёздном инструменте по 3 производственным партиям (16,2 MT всего). Полевой процент возврата снизился с 0,72% до 0,06% за 6 месяцев. Теперь единственный поставщик на всех их 18V / 40V премиальных трансмиссионных платформах. |
| Южная Корея — OEM медицинского диагностического прибора | Корпус портативного ультразвукового сканера — атласная внешняя оболочка класса A (custom Pantone 432 C тёмно-синий), неокрашенный, негалогеносодержащий. Требуется стабильность размеров после 300 термоциклов (-10°C ↔ +50°C). | Предыдущий товарный PA6 GF30 имел: цветовой дрейф ΔE > 2,0 между партиями; размерное коробление после термоциклов, не проходящее их спецификацию плоскостности 0,15 мм; CTI 400V на грани. | BFE01 custom Pantone 432 C подобран до ΔE < 0,8 за 5 рабочих дней с внутренним двухшнековым испытанием разбавления. Термоцикловое коробление: плоскостность 0,08 мм (хорошо в пределах спецификации 0,15 мм). CTI 600V пройден с запасом. Теперь единственный поставщик на 3 модели сканеров, 360 MT / год. |
| США — Tier 1 автомобильного интерьера | Люксовая структурная подложка центральной консоли EV — скрытая, но требуется CpK > 1,67 по 22 критическим размерам; постформован с TPE овермолдом на поверхности класса A. | Существующий PA6 GF30 от большой химической тройки имел размерный CpK 1,22 из-за высокой вариации усадки ±5%. Требовалась 100% финальная калибровка + выборочная доработка, добавляя $0,28/деталь. | PA6 BFE01 с допуском усадки ±3% обеспечил размерный CpK 1,71 по 19 из 22 критических размеров; оставшиеся 3 размера на 1,51 после незначительной сталимойой корректировки инструмента. 100% калибровка снижена до выборки AQL 1.0 только. Доработка устранена. |
Запросите премиальное предложение, образец класса A или полную спецификацию
Заполните форму ниже для PA6 BFE01 или любой другой премиальной марки. Наш старший инженер по техническим продажам свяжется с вами в течение 24 часов с полной премиальной спецификацией, дифференцированным ценообразованием (1T / 5T / 20T), сроком отгрузки и логистикой образцов. Бесплатные образцы пластин класса A 2 кг доступны для подлинных премиальных целей оценки (фрахт за получателя для международных; укажите ваш счёт DHL/FedEx/UPS, если доступен).
Форма запроса — PA6 BFE01 Премиальный 30% GF PA6 класса A
Часто задаваемые вопросы (FAQ) — премиальный PA6 BFE01
Премиальный PA6 BFE01 использует базовую смолу PA6 более высокой чистоты, премиальное силаново-аппретированное E-стекловолокно высокого смачивания и компаундирован на нашей выделенной высокомоментной двухшнековой линии с более жёстким технологическим контролем. Ключевые различия: (1) Предел прочности при растяжении 162 MPa против 138 MPa у GBA35; (2) Допуск между партиями ±3% против ±5% у эконома; (3) Возможность косметической поверхности класса A с низкими слепами текучести и наплывом; (4) Превосходная прочность сварной линии для критических структурных соединений; (5) Прямой механический эквивалент Dupont Zytel 73G30L. Экономичные марки отлично подходят для ценных структурных деталей; выбирайте BFE01, когда требуется косметическая отделка, CpK > 1,67 или надёжность сварной линии.
Да, при надлежащей переработке PA6 BFE01 даёт поверхность класса A зеркальную или атласную напрямую из пресс-формы без вторичной покраски или покрытия. Критические факторы успеха: (1) Предварительная сушка строго до < 0,08% влажности с использованием осушителя; (2) Температура пресс-формы, поддерживаемая на уровне 85–100°C (используйте вариотерм или изолированный коллектор для лучших результатов); (3) Полированная полость пресс-формы с отделкой SPI A-2 или выше; (4) Удерживающее давление на уровне 70–90% от давления впрыска с продлённым временем охлаждения для снижения раковин и просвечивания волокна. Наш вьетнамский OEM бытовой электроники достигает 0,5% брака от слепов текучести против 3,2% с конкурирующим стандартным PA6 GF30.
PA6 BFE01 обеспечивает значительно лучшее удержание прочности сварной линии благодаря трём факторам: премиальная химия аппретировки волокна, улучшающая межфазное сцепление через сварной интерфейс, оптимизированный MVR 28 для сбалансированного течения и переплетения полимерных цепей, и минимальное разрушение волокна благодаря нашему щадящему высокомоментному профилю экструзии. В нашем стандартном испытании растяжения сварной линии 2 ворот BFE01 обычно удерживает 72–78% номинальной прочности при растяжении на сварке против 58–65% у стандартного PA6 GF30. Наш европейский заказчик электроинструмента измерил CpK сварной линии 1,78 на их трансмиссионном корпусе против 1,08–1,33 с предыдущими марками.
Абсолютно. PA6 BFE01 поддерживает custom подбор цветов RAL, Pantone и проприетарных OEM цветов. Наша внутренняя цветовая лаборатория использует двухшнековые испытания разбавления mastersbatча для достижения ΔE < 1,0 против цели на отформованных пластинах. Стандартный MOQ цвета 3 000 кг (3 паллеты). Для сложных металлических, перламутровых или soft-touch эффектов MOQ может составлять 5 000 кг и требует 5–7-рабочего цикла разработки с образцовыми пластинами для утверждения перед производством. Мы поддерживаем строгий контроль цвета между партиями через спектрофотометрическую верификацию на каждой партии.
Складские заказы стандартного чёрного (PA6-BFE01-BK001) и косметического натурального (PA6-BFE01-NA001): 3–5 рабочих дней EXW Нинбо с нашего 22 MT скользящего буферного запаса (мы автоматически перезаказываем, когда запас падает ниже 10 MT). Стандартные custom цвета RAL/Pantone: 5 рабочих дней для разработки пластин подбора цвета (кандидаты A/B/C) + 5 рабочих дней для производства = ~10 рабочих дней всего после утверждения цвета. Custom рецептура (антипирен, контакт с пищей, низкие выбросы): 8–12 рабочих дней для разработки + образец, затем 5–7 рабочих дней для производства после подписания рецептуры. Для годовых премиальных заказчиков по контракту (≥ 5 MT/год) мы предоставляем блокировку сырья + 1-месячный консигнационный буферный запас для гарантии отсутствия перебоев поставок. В 2025 году по 18 премиальным контрактам BFE01 мы достигли 100% поставки точно в срок и в полном объёме (OTIF) с нулевыми запасо-дефицитами.
Да, PA6 BFE01 полностью совместим с многокомпонентным 2K литьевым овермолдингом с использованием TPE, TPU и эластомеров на основе гибких полиолефинов. Критические параметры овермолдинга: (1) BFE01 предв. сушка до < 0,08% влажности (то же, что для класса A); (2) темп. пресс-формы подложки BFE01 85–95°C для первого впрыска для максимизации поверхностной энергии сцепления (избегайте холодной подложки); (3) темп. расплава TPE скорректирована по марке TPE (обычно 210–240°C для TPE, адгезивного к PA); (4) овермолд второго впрыска в течение 60 секунд после извлечения первого для максимальной прочности химической связи (грунтовка не нужна). Прочность связи с совместимым TPE: обычно 3,5–4,5 MPa отслаивание (адгезия > когезии). Для постформовочного конструкционного склеивания деталей из PA6 BFE01: рекомендуемые клеи — (а) 2-компонентные метилметакрилатные (MMA) конструкционные акрилы, (б) влагоотверждаемые полиуретановые горячие клеи, или (в) цианакрилат + полиолефиновая грунтовка. Лёгкая абразия поверхности шкуркой 320 grit + протирка изопропиловым спиртом обычно увеличивает прочность при сдвиговом склеивании на 40–60% против склеивания отформованной поверхности. Наша команда прикладной инженерии предоставляет конкретные пары TPE и рекомендации по клеям по вашему сборочному чертежу.
Нормативное соответствие и сертификации
PA6 BFE01 производится под нашей сертифицированной системой менеджмента качества ISO 9001:2015 (регистрационный номер сертификата Q342R2M, выдан TÜV SÜD, действителен до 2028-04) и испытан против всех основных международных химических и материальных регламентов, требуемых для рынков бытовой электроники, автомобильного интерьера, электроинструмента и корпусов медицинских изделий. Ниже — матрица соответствия, поддерживаемая стандартной складской рецептурой BFE01.
Матрица нормативного соответствия — стандартный класс PA6 BFE01
| Регламент / Стандарт | Юрисдикция | Статус для PA6 BFE01 | Доступная документация |
|---|---|---|---|
| ISO 9001:2015 (СМК) | Международный | ✓ Производственная площадка полностью сертифицирована. BFE01 производится в области действия. | Копия действительного сертификата ISO 9001:2015 с областью; сводка аудита доступна по запросу. |
| EU ROHS 2.0 Директива 2015/863 | EU / ЕЭЗ | ✓ Полное соответствие. Все 10 регламентированных веществ ниже порогов 0,1% / 0,01%. Кадмий < 10 ppm. | Письмо о соответствии (LoC) на отгрузку; сторонний протокол испытаний ROHS 10 веществ (SGS, 2026-02). |
| EU REACH Регламент (EC) № 1907/2006 — SVHC | EU / ЕЭЗ | ✓ Скрининг SVHC — все 240 веществ высокой опасности (Список кандидатов, 28-е издание, январь 2026) либо отсутствуют, либо ниже порога концентрации 0,1% w/w по Статье 7(2). | Годовая декларация скрининга SVHC обновляется каждый январь после ревизии Списка кандидатов ECHA; полный протокол испытаний 240 веществ (BV, 2026-03). |
| EU REACH — Приложение XVII Ограничения | EU / ЕЭЗ | ✓ Соответствует всем позициям Приложения XVII, относящимся к пластиковым компаундам (PAHs, фталаты, свинец, оловоорганические соединения, ПФОК, ПФОС, формальдегид). | Таблица соответствия Приложения XVII с номерами CAS и результатами по запросу. |
| California Prop 65 (Закон о безопасной питьевой воде и принудительном исполнении токсичных веществ 1986) | США — Калифорния | ✓ Нет перечисленных в Prop 65 репродуктивных токсикантов или канцерогенов выше применимых уровней безопасной гавани (NSRL / MADL) по списку 2026 года. | Декларация соответствия Prop 65 со справочным списком проверенных веществ; предупреждающая этикетка Н требуется. |
| US EPA TSCA — Перечень TSCA и правило PBT | США | ✓ Все компоненты (база PA6, E-стекло, силановая аппретировка, стандартные добавки, краситель сажа) перечислены в Перечне TSCA или освобождены от него. Подтверждено соответствие правилу PBT. | Уведомление об экспорте по Статье 12(b) TSCA не требуется. Письмо о соответствии TSCA предоставляется с заказами в США. |
| UL 94 Горючесть — рейтинг HB | Международный / США | ✓ Стандартные BFE01 чёрный и натуральный достигают UL 94 HB на толщинах 1,5 мм и 3,0 мм по стандартному испытанию. Рецептура с рейтингом V-2 / V-0 UL 94 доступна как custom компаунд (MOQ 5T). | Распознавание жёлтой карточки UL в процессе (подано 2026-06, ожидается Q4 2026). Протокол испытаний HB по ISO 1210 доступен сейчас. |
| UL 746B — RTI электрическая / механическая | Международный / США | ✓ Внутренние испытания по протоколу UL 746B: RTI Электрическая = 120°C, RTI Механический удар = 115°C, RTI Механическая прочность = 115°C. Официальная программа распознавания UL активна. | Внутренняя сводка данных UL 746B; полная жёлтая карточка после завершения 60-тысячечасового исследования. |
| ISO 10993-5 / -10 (цитотоксичность / раздражение) | Медицинское изделие (неконтактное) | ○ Стандарт BFE01 проходит цитотоксичность ISO 10993-5 (класс 0–1) и раздражение кожи ISO 10993-10 (PII < 0,4) по внутреннему скрининговому исследованию. Полный пакет биосовместимости для медицинских изделий с долгим контактом с кожей доступен по custom программе. | Внутренний лист данных по цитотоксичности и раздражению (скрининг SGS); полный пакет ISO 10993 доступен для custom медицинской программы MOQ 5T. |
| IEC 60112 CTI — Индекс сравнительного трекингостойкости | Международный / IEC | ✓ CTI ≥ 600 В (Уровень эффективности CTI 1 / PLC 0) по испытанию по IEC 60112 Метод A на 3 мм пластинах. Испытано с 50 каплями загрязнителя NH4Cl. | Протокол испытаний IEC 60112 CTI (Intertek, 2026-05) включён в полный пакет спецификации. |
| China RoHS / Приказ о маркировке 22 (GB/T 26572) | КНР | ✓ Соответствует китайскому Приказу о маркировке 22 по регламентированным веществам. Символ экологически безопасного использования (EPLS) = "E" без X-оранжевой отметки. | Протокол испытаний China RoHS и декларация по GB/T 26125-2011 доступны для отгрузок в Китай. |
Custom программы соответствия, доступные для PA6 BFE01
FDA контакт с пищей (21 CFR 177.1500): Базовая смола PA6 в BFE01 соответствует требованиям FDA к контакту с пищей; стекловолокно и стандартные добавки также соответствуют FDA. Custom рецептура пищевого класса (BFE01-FC) доступна с полным письмом о соответствии FDA и испытаниями миграции (MOQ 5 000 кг, +2–3 недели срок).
EU контакт с пищей (Рамочная директива EU 10/2011): Аналогичный вариант рецептуры для контакта с пищей EU (BFE01-EUFC) с испытаниями общей и специфической миграции по Регламенту Комиссии (EU) № 10/2011 для водных, кислых и спиртовых симулянтов.
Рейтинг горючести UL V-0: Негалогенный огнестойкий усиленный вариант (BFE01-FR) достигает UL 94 V-0 @ 0,8 мм с CTI ≥ 500V с использованием премиального красного фосфора или органико-фосфатной системы FR. 148 MPa растяжение / HDT 190°C. MOQ 5T.
Соответствие IMDS / ELV (автомобильное): Полная запись Международной системы данных о материалах (IMDS) создана для автомобильных заказчиков OEM. Скрининг списка декларируемых веществ End-of-Life Vehicle (EU ELV 2000/53/EC) GADSL / GRSN / GADSL, включая пороги Cr(VI), Hg, Pb, Cd.
VDA 276 / VDA 278 (выбросы автомобильного интерьера): Низковыбросный вариант BFE01-LE, оптимизированный под спецификации VDA 276 (Daimler) и VDA 278 (VOC / Fogging) для автомобильного интерьера — VOC < 50 мкгC/г, Fogging < 2 мг, Альдегиды < 3 мг/кг. MOQ 8T.
Дополнительные премиальные услуги и техническая поддержка
Выбор PA6 BFE01 даёт вам доступ к нашему Премиальному пакету технической поддержки клиентов — включён без дополнительной платы для всех заказов BFE01 выше 5 MT / год. Ниже — резюме того, что включено помимо стандартной логистики и документации качества.
| Сервис поддержки | Стандартный заказчик (< 5 MT/год) | Премиальный заказчик (≥ 5 MT/год) | Детали |
|---|---|---|---|
| Время отклика (email / WhatsApp) | В течение 8 рабочих часов | В течение 2 часов · 24/7 для производственных чрезвычайных ситуаций | Выделенный старший инженер + аккаунт-менеджер назначены. Группа WeChat для реального времени общения, если ваш часовой пояс пересекается с рабочими часами Китая GMT+8. |
| Прикладная инженерия | Обзор детали по email по запросу | Выделенная поддержка Mold Flow и структурный FEA | Анализ заполнения/уплотнения/коробления Moldflow Insight 2025 + структурный FEA Autodesk Nastran (статический, удар, тепловой) для критических деталей — до 3 исследований / год включено. |
| Очная поддержка формовщика (APAC) | Дневная ставка по котировке | 2 дня бесплатно на квалификацию / прогон PPAP | Технологический инженер выезжает к вашему формовщику в Китае, Вьетнаме, Таиланде, Малайзии или Индонезии для наладки первой детали, оптимизации параметров и настройки поверхности класса A. Свыше 2 дней: $500/день + проезд. |
| Очная поддержка формовщика (EU / NA) | По котировке | Ежеквартальная возможность регионального техтура | Наш региональный техменеджер в США/Германии проводит запланированные визиты к заказчикам; бесплатная очная полудневная консультация для заказчиков ≥ 5 MT во время их регионального тура. |
| Стабильность сырья | Стандартная база + GF закупки по доступности | Блокировка сырья — мономарочная базовая смола и GF | Мы блокируем рецептуру BFE01 на конкретную серию партий базовой смолы PA6 и конкретного производителя GF на длительность вашей программы. Изменения рецептуры требуют 60-дневного предварительного письменного уведомления + набора сравнительных образцов пластин A/B. |
| Буферный / консигнационный запас | Недоступно | 1-месячный буферный запас прогноза | Программа складской консигнации: мы храним до 1 месяца вашего прогнозируемого объёма BFE01 (минимум 5 MT) на нашем беспошлинном складе в Нинбо на консигнации — отгружается и счетается по отгрузкам. Требуется 90-дневное обновление скользящего прогноза. |
| Разработка цветоподбора | Платная услуга (MOQ применим) | 1 бесплатный цветоподбор в год (цель ΔE < 1,0) | Одна custom разработка цвета OEM (RAL/Pantone/OEM чип) включена в договорной год — двухшнековые 3 итерации, набор пластин и отчёт ΔE спектрофотометра. Дополнительные подборы: $800/проект. |
| Документация PPAP Уровень 3 | По котировке | Включено | Полный пакет PPAP Уровня-3: план контроля, PFMEA, поток процесса, MSA, исследование CpK (30 гнёзд × 3 партии по требованию), отчёт об утверждении внешнего вида, размерный отчёт раскладки. |
| Специализированные испытания (сторонняя лаборатория) | Заказчик платит напрямую лаборатории | До $1 500 / год лабораторный тестовый бюджет | Возмещение сторонних лабораторных тестовых сборов ISO 17025 (SGS/BV/Intertek/TÜV) для квалифицирующих OEM программ: UL94, CTI, горючесть, химическое воздействие, старение в окружающей среде, вибрация/удар. |
| Стабильность цен и контракт | Спотовые цены ex-works по PO | Годовой контракт фиксированной цены с формульным корректировщиком | 12-месячное соглашение фиксированной цены с прозрачным формульным корректировщиком, привязанным к опубликованному месячному спотовому индексу капролактама марки CP + индексу корзины E-стекловолокна. 90-дневная ценовая защита на первый PO после уведомления. |
Глоссарий премиальных нейлонов и терминологии поверхности класса A
Следующие термины встречаются по всей этой спецификации PA6 BFE01 и в спецификациях премиального класса OEM. Они определены здесь для инженерных, закупочных и контрольных команд, которые могут быть новыми в косметических нейлоновых программах.
| Термин / Аббревиатура | Определение | Почему это важно для PA6 BFE01 |
|---|---|---|
| Поверхность класса A (косметическая поверхность) | Видимая внешняя поверхность детали, требующая нуля или почти нуля эстетических дефектов: нет слепов текучести, нет раковин, нет просвечивания волокна, нет видимости сварной линии, однородный блеск / цвет по всей полости и между полостями. Обычно указывает полировку пресс-формы SPI A-2 / A-3 или тоньше. | BFE01 — единственная марка Juhai PA6, специально разработанная и испытанная для подлинной возможности класса A. Более дешёвые марки можно покрасить под класс A, но BFE01 достигает этого в форме, экономя стоимость постпокраски на деталь. |
| CpK (индекс технологической пригодности) | Статистическая мера того, насколько хорошо выход процесса остаётся в пределах верхнего спецификационного предела заказчика (USL) и нижнего спецификационного предела (LSL). CpK ≥ 1,33 = "Пригоден"; CpK ≥ 1,67 = "Высокопригоден" (качество шести сигм ~3,4 ppm дефектов). | Допуск между партиями BFE01 ±3% был специально разработан для OEM программ, которые требуют CpK > 1,67 по критическим растяжению/удару/размерным свойствам. Экономичные марки ±5% не могут достичь этого без более широких спецификационных окон. |
| Допуск партии ±3% (премиальный класс) | Максимальное допустимое отклонение между партиями свойства (например, предел прочности при растяжении, MVR, усадка) от опубликованного номинального значения. Для BFE01: 162 MPa растяжения означает, что каждая испытанная партия должна попадать между 157,1 MPa и 166,9 MPa (162 × 0,97 / 1,03). | Более жёсткий допуск = меньше отформованных деталей выпадает за пределы размерного/производственного окна заказчика. Критично для многогнёздных высокообъёмных инструментов, где небольшая вариация материала вызывает детали вне спецификации. |
| Смачивание волокна (качество пропитки) | Степень, в которой расплавленный полимер PA6 полностью покрывает и проникает в каждую отдельную нить стекловолокна во время двухшнекового компаундирования. Плохое смачивание = сухие волокна действуют как инициаторы пустот, снижая прочность и вызывая поверхностное просвечивание волокна. | Высокомоментная низкосдвиговая Линия №3 BFE01 + премиальное силаново-аппретированное GF обеспечивают отраслевое лидерство по смачиванию — визуально наблюдаемо под микроскопом как > 98% нитей, полностью инкапсулированных матрицей PA6. |
| Силаново-аппретированное E-стекловолокно (химия аппретировки) | Аминосилановый связывающий агент, покрывающий поверхность рубленых пучков E-стекловолокна во время производства волокна. Силан химически связывает неорганическую стеклянную поверхность с органической матрицей PA6 через интерфейс. | Высокопроизводительная (более дорогая) премиальная силановая аппретировка — единственная крупнейшая причина, по которой BFE01 достигает 72–78% удержания сварной линии против 58–65% у дешёвых марок GF. Более дешёвые GF используют более низкозагруженную или более низкокачественную аппретировку, которая разрушается на сварной линии. |
| MVR (показатель текучести расплава) | Испытание течения расплава по ISO 1133: объём пластика (см³), выдавленный через стандартную фильеру за 10 минут при фиксированной температуре и поршневой нагрузке. Выше MVR = ниже вязкость = легче течёт; ниже MVR = выше вязкость = вязче, но требует более высокого давления впрыска. | MVR 28 у BFE01 намеренно оптимизирован для баланса вязкость-течение: достаточно текучий для заполнения сложных корпусов класса A бытовой электроники, но достаточно вязкий для сохранения отличного переплетения полимерных цепей сварной линии. 2K овермолдинг работает лучше всего в этом окне. |
| HDT (температура тепловой деформации) при 1,82 MPa | Температура, при которой стандартный испытательный стержень пластика прогибается на 0,32 мм при изгибающей нагрузке 1,82 MPa. Измеряет краткосрочную жёсткость под нагрузкой при повышенной температуре. | BFE01 HDT 198°C означает, что структурные детали могут безопасно видеть перемежающийся 180–190°C пайки PCB рядом с источниками тепла (обмотки двигателей электроинструмента, радиаторы MOSFET) без структурного прогиба — но непрерывная рабочая температура ниже, ~120°C по UL 746B. |
| CTI 600V (индекс сравнительного трекингостойкости) | Наибольшее напряжение, при котором пластиковая поверхность не образует постоянный проводящий карбонизированный трекинг-путь после 50 капель стандартного раствора загрязнителя NH4Cl (IEC 60112). CTI ≥ 600V = Категория Уровня эффективности 0 (лучшая). | CTI 600V PLC 0 позволяет BFE01 использоваться в структурных рамах вблизи живых клемм бытовой электроники (IEC 60335-1, IEC 60950-1) без дополнительных изоляционных барьеров. Более дешёвые PA6 GF30 часто CTI 400V или 250V только. |
| ΔE (дельта E, цветовое различие L*a*b*) | Однозначное евклидово расстояние между двумя цветами, измеренное спектрофотометром в цветовом пространстве CIELAB. ΔE < 1,0 = неотличимо для человеческого глаза при стандартном освещении. ΔE 1–2 = тонкое различие, только для обученного наблюдателя. ΔE > 3 = очевидное несоответствие для потребителя. | Цель премиального цветоподбора BFE01 ΔE < 1,0 гарантирует, что custom цветные косметические детали визуально совпадают по разным производственным партиям, разным гнёздам и разным местоположениям формовщиков — критично для крупных бытовых OEM с глобальной производственной базой. |
| Наплыв (отложение на пресс-форме / выцветание) | Низкомолекулярные олигомеры, остаточный мономер, смазка или добавка, которые мигрируют из расплава пластика во время литья под давлением и осаждаются на поверхности полости пресс-формы, постепенно накапливая мутную / жирную плёнку, которую необходимо периодически очищать. | BFE01 использует премиальную низковолатильную базовую смолу и оптимизированный пакет смазки, снижая наплыв ~60% против экономичных марок. Интервал очистки пресс-формы ТО OEM продлевается с каждых 24 часов до каждых 5–7 дней, увеличивая чистое время работы машины и снижая брак. |
| Следы слепов текучести (серебристые полосы / брызги) | Косметический дефект у ворот впрыска, проявляющийся как тонкие серебристые полосы или брызгообразный узор. Вызвано: (1) влага в нейлоне, превращающаяся в пар и взрывающаяся через фронт расплава, (2) захваченный воздух, не вентилируемый, (3) избыточная скорость впрыска, вызывающая выброс. | Следы слепов текучести — причина №1 брака класса A у более дешёвых PA6 GF. Премиальная рецептура BFE01 снижает чувствительность к следам текучести, но НЕ устраняет абсолютное требование предв. сушки до < 0,08% влажности и работы пресс-формы 85–100°C. |
| Просвечивание волокна (проявление стекла) | Косметический дефект на полированной поверхности класса A, где отдельные стеклянные волокна видны на поверхности детали как крошечные выступы или линии, создавая "апельсиновую корку" или "замшу" микротекстуру вместо гладкого зеркала. Вызвано низкой температурой пресс-формы и недостаточным уплотнением/выдержкой. | Различие №1 между "Премиальным GF PA6" и просто любым GF PA6 — стойкость к просвечиванию волокна. Оптимизированное распределение длины волокна BFE01 + хорошее смачивание + MVR 28 значительно снижают просвечивание при темп. пресс-формы 85°C+, но оно всё ещё появится, если пресс-форма работает при 60°C или ниже. |
| PPAP Уровень 3 (Процесс утверждения производства детали) | Пакет документации квалификации поставщика OEM по стандарту AIAG / VDA: Уровень 3 = "Заказчик требует полный пакет данных, включающий размерные результаты, все испытания, первоначальное исследование процесса, AAR, PSW, подписанный уполномоченным лицом поставщика." | BFE01 включает поддержку PPAP Уровня 3 бесплатно для премиальных заказчиков, включая исследование CpK, требуемое большинством североамериканских и европейских автомобильных OEM. Экономичные марки обычно взимают $2 000–$5 000 за Уровень 3. |
| IMDS (Международная система данных о материалах) | Веб-база данных, используемая всеми основными глобальными автомобильными OEM и их цепочками поставок для декларирования состава материала, процента и декларируемых веществ по законодательству GADSL / ELV. | Juhai создаёт и поддерживает активные записи IMDS для PA6 BFE01 для автомобильных заказчиков — экономит 2–4 недели времени подачи форм заказчиком против поставщиков, которые не предоставляют данные IMDS-ready. |
Чек-лист проекта поверхности класса A PA6 BFE01
Используйте этот пошаговый чек-лист для каждой новой косметической программы BFE01 для обеспечения успеха поверхности класса A от первого впрыска до массового производства. Отметьте каждый пункт ДО испытания пресс-формы или прогона PPAP во избежание дорогостоящей переналадки и производственных задержек.
| Фаза | # | Пункт чек-листа | Пройти / Не пройти / Н/П | Ответственная команда (типично) |
|---|---|---|---|---|
| Обращение с сырьём — перед любым формованием | 1 | Подтверждён тип осушителя предв. сушки (не только горячий воздух в бункере); калиброванный измеритель точки росы ≤ -30°C | ☐ | Технолог формования |
| 2 | Влажность измерена титрованием по Карлу Фишеру на высушенных гранулах, поступающих в горловину машины — результат должен быть < 0,08% (не просто "я сушил 4 ч") | ☐ | Контрольная лаборатория | |
| 3 | Загрузочный бункер осушителя и горловина подачи машины закрыты (нет повторного попадания атмосферной влаги во время влажной смены) | ☐ | Руководитель производства формования | |
| 4 | Вскрытый мешок BFE01 запечатан с осушителем в течение 15 минут после вскрытия; частичные мешки не оставлены открытыми на ночь | ☐ | Кладовщик материала | |
| 5 | Магнит горловины подачи и металлодетектор оба активны и испытаны (предотвращает повреждение полированной полости класса A мелким металлическим загрязнением) | ☐ | Обслуживание | |
| Настройка температуры пресс-формы — критично для класса A | 6 | Контроллер температуры пресс-формы, способный достигать 100°C +- 2°C; не агрегат горячей воды только на 80°C | ☐ | Технолог |
| 7 | Расход каждого водяного контура проверен ≥ 4 л/мин на зону расходомером (не только манометром); поток сбалансирован ±10% между половинами полости | ☐ | Технология + обслуживание инструмента | |
| 8 | Температура поверхности полости измерена ИК-камерой или термопарой на actual стали после 10-циклового прогрева — вариация в косметической зоне < 3°C | ☐ | Технолог | |
| 9 | Для зеркальной отделки: доступен агрегат вариотерм / RHCM или подтверждено, что 100°C статической темп. масла даёт приемлемую цель блеска | ☐ | Инженер проекта | |
| 10 | Полость пресс-формы очищена выделенным очистителем для стеклонаполненного нейлона + безворсовой тканью непосредственно перед испытанием; нет остатков от предыдущих прогонов материала | ☐ | Пресс-формщик | |
| 11 | Усилие запирания пресс-формы проверено на 10% выше расчётного усилия проекционной площади (предотвращает облой и накопление наплыва по краю) | ☐ | Технолог | |
| Разработка параметров формования — первые 30 впрысков | 12 | Профиль темп. цилиндра установлен по спецификации BFE01: Задний/Средний/Передний/Сопло = 240/255/270/270°C (не горячее 280°C спереди) | ☐ | Технолог |
| 13 | Контрдавление шнека 10–14 бар подтверждено активным (не ноль) для дисперсии цвета и смачивания GF во время пластикации | ☐ | Технолог | |
| 14 | Проверен впрыск только заполнения 98% (без уплотнения) — недолив подтверждает отсутствие выброса у ворот, нет следов задержки на косметическом пути течения | ☐ | Технолог | |
| 15 | Применена ступенчатая рампа уплотнения/выдержки: Ступень 1 высокое давление 85-90% × 4-8 с, Ступень 2 75-80% × 10-20 с (не единая плоская выдержка, которая вызывает раковины или румянец ворот) | ☐ | Технолог | |
| 16 | Время охлаждения продлено на 20% сверх расчётного, пока 10 последовательных деталей не покажут ноль раковин на тыльной стороне ребра класса A (нет преждевременного выталкивания, вызывающего продавливание выталкивателем) | ☐ | Технология + Контроль | |
| Инспекция и утверждение первой детали | 17 | Поверхность класса A проверена по AAR заказчика: (а) визуально в стандартной световой коробке D65 1000 люкс, (б) адгезия перекрёстной решёткой, если покрыто/напечатано, (в) блескомер 60° GU в пределах ±5 GU верхнего/нижнего предела, (г) спектрофотометр ΔE < 1,5 против цветового чипа | ☐ | Контроль + SQE заказчика |
| 18 | Измерены критические размеры (30 шт × 3 впрыска для исследования CpK) — все CpK ≥ 1,33 (цель ≥ 1,67 для премиальной программы). Если < 1,33: корректируйте вход усадки, а не только уплотнительное давление | ☐ | Контрольная метрология | |
| 19 | Растяжение сварной линии (если существует структурная сварка) испытано через ISO 527 долбёжку, отформованную из 2-воротного инструмента — удержание ≥ 65% номинала требуется для первой детали | ☐ | Контрольная лаборатория | |
| 20 | Полный лист установочных точек процесса подписан инженером по применению Juhai + технологическим инженером заказчика; заархивирован на общем диске перед выпуском в массовое производство | ☐ | Руководитель проекта |
